Comment utiliser le VoltClip pour décoller l'adhésif d'une batterie iPhone

Rédigé par : Arthur Shi
  • Commentaires : 2
Comment utiliser le VoltClip pour décoller l'adhésif d'une batterie iPhone

Difficulté

Modérée

Étapes

7

Temps nécessaire

2 - 10 minutes

Introduction

Ce tutoriel vous montre comment utiliser le VoltClip d'iFixit pour détacher des adhésifs utilisant la technologie de "décollage électrique à la demande".Les batteries iPhone 16 et 16 Plus utilisent ce type d'adhésif.

Le décollage électrique à la demande fonctionne en faisant passer un faible courant électrique dans l'adhésif. Une source de courant continue de 9 à 30 volts est reliée à l'adhésif, et la réaction électro-chimique résultante détache l'adhésif en quelques minutes.

Le VoltClip nécessite une source d'alimentation USB-C Power Delivery (PD). Il peut s'agir de la station de soudage portable FixHub, d'un chargeur USB-C PD rapide, ou de certains ordinateurs portables/smartphones. Toutes les sources d'alimentation USB-C PD ne prennent pas en charge 12 V (la batterie externe multifonction FixHub le fait). Si la source ne prend pas en charge 12 V, le VoltClip fonctionnera à la tension la plus basse, généralement 9 V. Cette tension est toujours suffisante pour décoller l'adhésif, mais elle prend plus de temps.

Ce tutoriel a été rédigé avec une batterie iPhone 16. Pour obtenir des instructions complètes pour changer votre batterie iPhone, cliquez ici et trouvez le tutoriel de réparation de votre appareil.

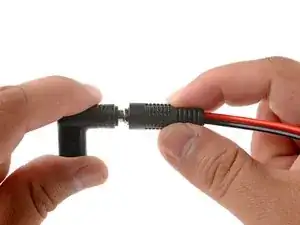

  1. LaU6s32cFXEi2WPc
    LaU6s32cFXEi2WPc
    nIZEOCSCfiilNoCP

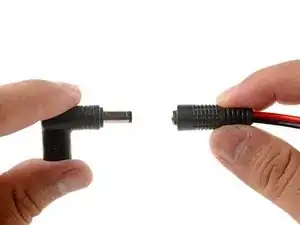

    • Branchez la fiche cylindrique du VoltClip dans la prise USB-C coudée.

    • Ne branchez pas encore le VoltClip à une source d'alimentation. Quand elles ne sont pas encore branchées, les pinces crocodiles pourraient accidentellement se toucher et créer un court-circuit.

  2. 2QwDP1nNyyYBhu5J
    2QwDP1nNyyYBhu5J
    LI5DAWfaKQJ4TJMZ

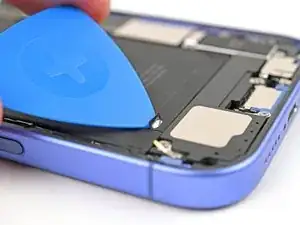

    • Utilisez un de vos ongles propres ou un médiator pour soulever la languette argentée située sur le bord inférieur de la batterie.

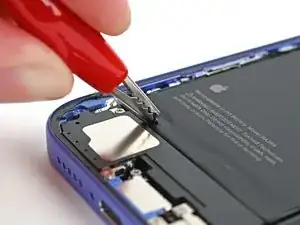

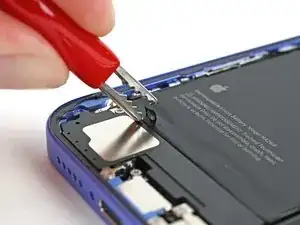

  3. ULWCDSmo1HCgtW6g
    ULWCDSmo1HCgtW6g
    wNLkhVMFRF5Z6YRg

    • Branchez la pince crocodile rouge sur la languette argentée de la batterie.

  4. lmON1u1uWuECHOFM
    lmON1u1uWuECHOFM
    SCC2BG3kGvMEEGwL
    JpNiDgeOFRPaAxNI

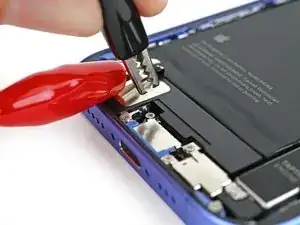

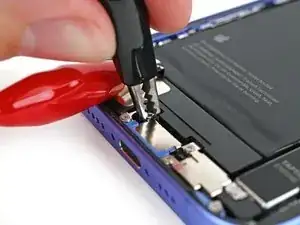

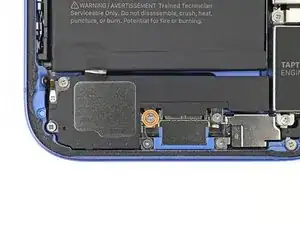

    • Branchez la pince crocodile noire sur la vis de masse.

  5. j3kXQbEWmpIUbt4q
    j3kXQbEWmpIUbt4q
    Oe36Gs6WSHEoXOLS
    6BvI6IcZTHJuIATG

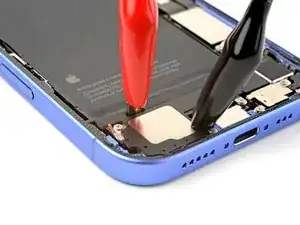

    • Assurez-vous que la pince crocodile rouge ne touche aucune surface métallique avoisinante.

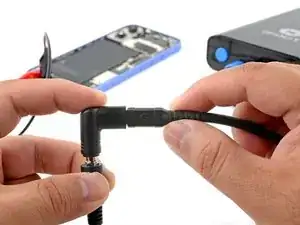

    • Branchez un câble d'alimentation USB-C à la prise USB-C coudée et attendez 90 secondes pour que l'adhésif se détache.

  6. UFNByBWQFTBQx2HL
    UFNByBWQFTBQx2HL
    jlGeFdZLQVQJw6ZP
    nxSPRZtT5wRxpRAY

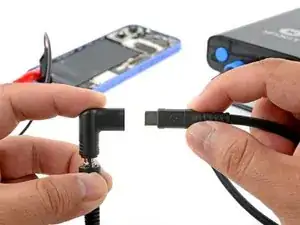

    • Débranchez le câble USB-C de la prise coudée, puis débranchez les pinces crocodiles.

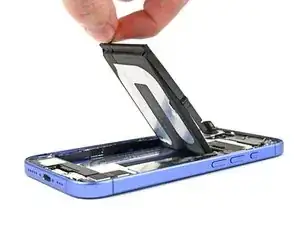

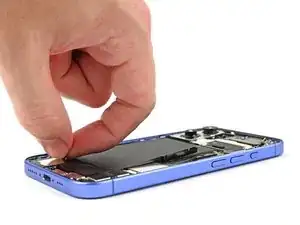

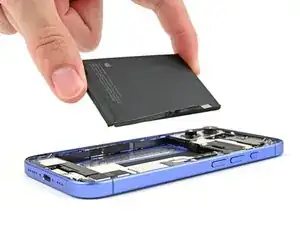

  7. fKtX3iRYDahUHjTv
    fKtX3iRYDahUHjTv
    FdJUxmo2jdbjEIiT
    1UgNEeUqB4r3UFIm

    • L'adhésif doit être complètement décollé à ce stade. Si votre batterie ne bouge pas pendant cette étape, reconnectez le VoltClip pendant une minute supplémentaire et réessayez.

    • Saisissez la languette argentée et soulevez la batterie pour la sortir de la coque.

    • Vous pouvez également utiliser une ventouse pour extraire la batterie. Si la batterie ne sort pas facilement, ne forcez pas - rebranchez le VoltClip pendant une minute.

Conclusion

Pour plus de tutoriels de réparation iPhone, cliquez ici.
