Introduction
Suivez ce tutoriel pour apprendre à utiliser un pied à coulisse numérique pour prendre des mesures.
Les dimensions des vis et des pièces sont essentielles à la bonne gestion de toute réparation électronique, car elles permettent de s'assurer que chaque vis est remise à sa place lors du remontage, ce qui vous permet de gagner du temps et d'éviter les frustrations !
Les pieds à coulisse mesurent avec précision les longueurs, les épaisseurs et les diamètres à l'aide de deux jeux de becs. Les petits becs internes mesurent les diamètres internes, tandis que les grands becs externes mesurent les diamètres externes, les longueurs et les largeurs. Une sonde située à l'extrémité opposée mesure la profondeur. Les pieds à coulisse numériques ont la capacité de remettre l'affichage à zéro et prennent souvent en charge plus d'une unité de mesure.
La batterie est HS ? Consultez ce tutoriel.
-
-

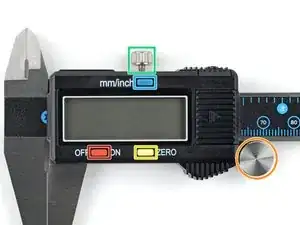

un bouton on/off
-
un bouton zero pour remettre l'affichage à zéro
-
un bouton d'unité qui permet de passer des mesures métriques aux mesures impériales, communément écrites en mm/inch.
-
un poussoir qui permet d'ouvrir et de fermer les becs.
-
une vis de blocage qui maintient les becs en position pour garder la mesure actuelle.
-
-
-
Avant d'utiliser votre pied à coulisse, nettoyez l'intérieur des becs à l'aide d'un chiffon propre, pour vous assurer qu'il n'y a ni saletés ni poussières, qui pourraient affecter les mesures.
-
-
-

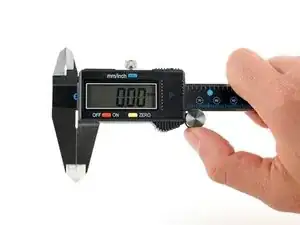

Pour ouvrir ou fermer les becs, appuyez sur le poussoir et faites-le rouler doucement dans la direction dans laquelle vous souhaitez déplacer les becs.
-
-
-
Fermez les becs délicatement.
-
Appuyez sur le bouton zero pour mettre la mesure actuelle à zéro.
-
-
-
Ouvrez et fermez les becs, en vous assurant que le pied à coulisse mesure zéro à chaque fois que les becs atteignent leur position de fermeture complète. Si la mesure n'est pas exactement 0,00, répétez l'étape précédente.
-
-
-
Ouvrez les becs suffisamment pour que l'objet à mesurer passe confortablement entre eux.
-

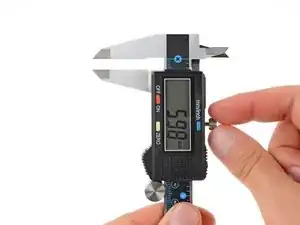

Fermez progressivement les becs jusqu'à ce que les deux côtés touchent l'objet. Ne poussez pas trop fort, mais assez fermement pour que les deux becs se posent bien contre l'objet.
-
Vérifiez que votre objet n'est pas tordu lorsque vous prenez votre mesure.
-
Lisez la mesure.
-
Prenez la mesure plusieurs fois et assurez-vous qu'elle est identique ou très proche à chaque fois. Si vous obtenez des résultats incohérents, remettez le pied à coulisse à zéro et réessayez.
-
Mettez le pied à coulisse à zéro avant d'effectuer une nouvelle mesure.
-
-
-
Fermez les becs jusqu'à ce que vous puissiez les placer aisément à l'intérieur de l'objet.
-
Ouvrez progressivement les becs jusqu'à ce que les deux côtés touchent l'objet. Ne tirez pas trop fort, mais suffisamment pour que les deux becs s'appuient sur les bords intérieurs de l'objet.
-
Lisez la mesure.
-
Prenez la mesure plusieurs fois et assurez-vous qu'elle est identique ou très proche à chaque fois. Si vous obtenez des résultats incohérents, remettez le pied à coulisse à zéro et réessayez.
-
Remettez le pied à coulisse à zéro avant d'effectuer une nouvelle mesure.
-
-
-
Retirez délicatement l'objet des becs, en veillant à ne pas heurter ni déplacer les becs.
-
Tournez la vis de blocage dans le sens des aiguilles d'une montre pour la serrer et bloquer les becs en position.
-
-
-
Lorsque vous avez fini d'utiliser votre pied à coulisse numérique, nettoyez les mâchoires avec un chiffon, appuyez sur le bouton on/off pour éteindre le pied à coulisse et rangez-le dans son étui d'origine dans un endroit sûr.
-
Désormais, vous pouvez utiliser votre pied à coulisse numérique pour garder une trace de toutes les dimensions de vos réparations et de vos bricolages, alors amusez-vous bien à mesurer !
Si l'affichage de votre pied à coulisse ne fonctionne plus, il vous faut peut-être remplacer la batterie. Suivez ce tutoriel pour changer la batterie.
Des soucis ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
Vous trouverez d'autres tutoriels sur les compétences en électronique ici.
