Comment utiliser un tapis de projet antistatique

Rédigé par : Alex Diaz-Kokaisl

Commentaires : 11

Comment utiliser un tapis de projet antistatique

Difficulté

Facile

Étapes

Temps nécessaire

1 - 5 minutes

Introduction

Suivez ce tutoriel pour apprendre comment utiliser un tapis de projet antistatique.

Les tapis de projet antistatiques aident à minimiser les décharges électrostatiques (ESD) lors de vos réparations téléphone, ordinateur portable, console de jeux, etc. Bien qu'ils ne soient pas techniquement nécessaires, ils sont combinés avec les bracelets antistatiques pour égaliser la charge entre votre main et le dispositif.

Pour plus d'informations sur les décharges électrostatiques (ESD), cliquez ici.

Outils

Portable Anti-Static Mat

Étape 1

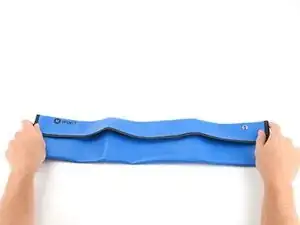

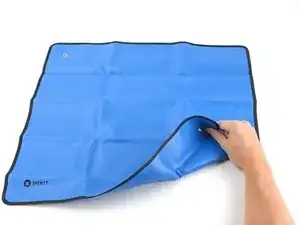

Dépliez votre tapis antistatique et placez-le sur votre plan de travail.
Veillez à ce que le logo iFixit soit orienté vers le haut.

Étape 2

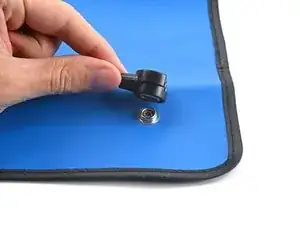

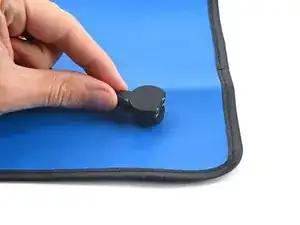

Placez le connecteur du câble de mise à la terre noir sur un des nœuds de mise à la terre du tapis antistatique.
Appuyez sur le connecteur jusqu'à ce que vous l'entendiez s'enclencher.

Étape 3

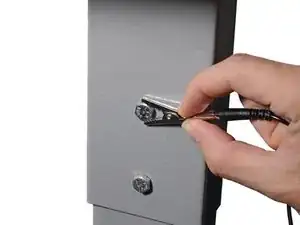

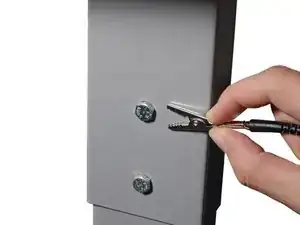

Attachez la pince du câble de mise à la terre noir à une surface métallique mise à la terre.
Pincez fortement sur les leviers de la pince pour bien l'ouvrir et assurer une bonne prise.

How would I find a grounded surface? Where do I attach this to if I don't have a power supply? (i'm working on repairing a load of DS Lites)

Daniel Myers -

Mr. Myers, To be safe get a cheap wall socket tester to make sure the socket is grounded.

Then you can take a nail and put it in the alligator clip of the antistatic pad. Then push the nail into the grounded part of a three hole socket in your house. Not the top two slit holes but the round hole at the bottom.

bl dos -

Okay so what do I do in Germany then? I didnt know I need to spend extra 20€ to get an adapter and I also dont know how to test if something is earthed or not. I want to use mat for PC maintainance. As it's a selfbuilt and I was crafting it without a mat. I mean I was very cautious but I dont wanna risk ruining it. So I bought this mat for maintainance and now have to realize it's sadly utterly useless without spending more money. Seems a bit disappointing to me, especially since ifixit offer no proper explanation on how to earth the mat, they dont even send a User manual, so I even had to Google for a while to find out I need an adapter for this.

Hypercrit -

Étape 4

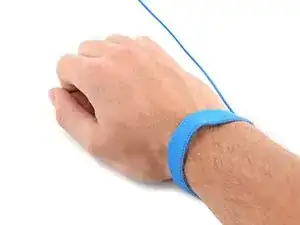

Avant de mettre votre bracelet antistatique, retirez tout bijou de votre poignet et de vos doigts.

Étape 5

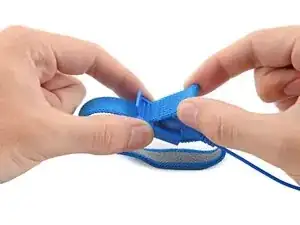

Le bracelet antistatique doit être ajustée de façon à être bien adapté à votre poignet.

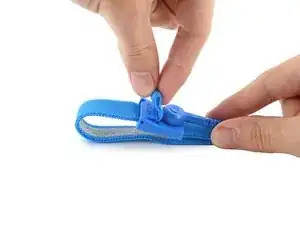

Tirez l'extrémité avec la boucle vers le haut pour débloquer le dispositif de verrouillage en plastique.

Étape 6

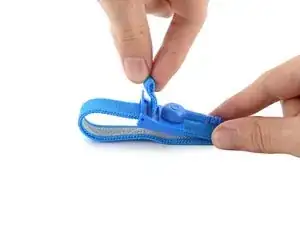

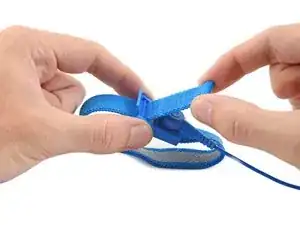

Pour serrer le bracelet, tirez sur l'extrémité avec la boucle pour l'éloigner de la glissière en plastique.

Étape 7

Pour desserrer le bracelet, tirez sur la partie principale de la sangle pour l'éloigner de la glissière en plastique.
Veillez à réenclencher le dispositif de verrouillage en plastique avant de continuer.

Étape 8

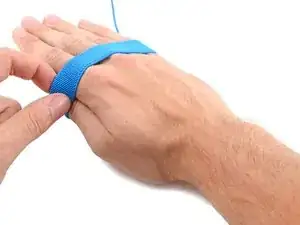

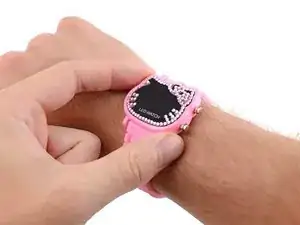

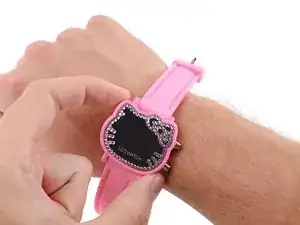

Glissez le bracelet sur votre main et fixez-le à votre poignet.
Si le bracelet est encore trop lâche ou trop serré, vous pouvez l'ajuster directement sur votre poignet.

Étape 9

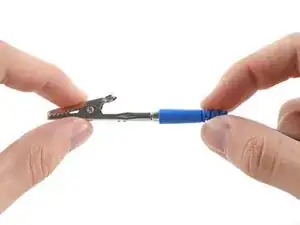

Enlevez la pince métallique du bracelet du câble de mise à la terre bleu.

Étape 10

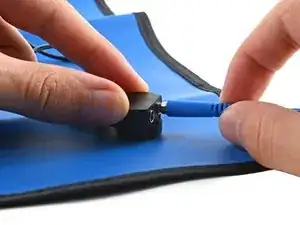

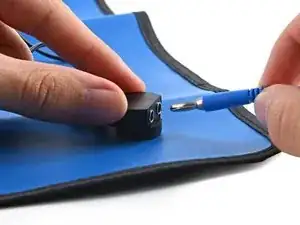

Insérez la pointe du câble de mise à la terre bleu dans une des prises du câble de mise à la terre noir.

Étape 11

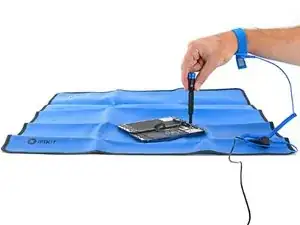

Placez votre appareil sur le tapis antistatique.
Vous voilà prêt pour votre réparation!
Tout au long de la réparation, veillez à garder votre appareil bien centré sur le tapis magnétique pour minimiser les décharges électrostatiques (ESD).

Conclusion

Vous trouverez d'autres tutoriels sur les compétences en électronique en cliquant ici.

Auteur

Alex Diaz-Kokaisl

Membre depuis le 16/01/22

149829 Réputation

8 commentaires

What else can the mat be grounded to, as I don't have a metal desk.

Cringe_Master245 -

Hi there.

Technically, you can ground yourself to any large, metal object that is touching the ground. If you don't have any in your vicinity, then you can clip the wire to the middle screw in your outlet or plug the wire into the bottom-most ground slot in the outlet.

Alex Diaz-Kokaisl -

What can it be grounded to if I don't have a metal desk and am in Europe? There is no middle screw or ground slot, at least where I live.

Pyuukin -

Double check your outlets, it's possible that a ground adapter plug like the following one will work for you.

Europlug example:

https://eleshop.eu/esd-earthing-plug.htm...

UK example:

https://www.vodex.co.uk/product/esd-eart...

If you don't have any grounded outlets in your home, you might consider connecting your mat to a nearby radiator (assuming that your plumbing is metal).

Alexander Jadczak -

How can you flatten the anti static mat?

Charley -

Peut on se servir de la cosse d'une prise électrique pour la mise à la terre. Je viens d'acquérir un tapis IFIXIT PORTABLE Anti-static Mat avec bracelet et pince crocodile pour la mise à la terre

loulou - 25/10/23

I just purchased a couple of these anti-static mats from China. I put a multimeter lead on the surface of the mat and the other lead to the grounding snap on the mat. There is infinite resistance on the multimeter. The same thing happens when I measure the resistance of the surface of the mat a couple of inches apart. I thought the mat should be conducting electricity? I measured the resistance between the large grounding snap and the wrist grounding snap and it is approximately 1.3 mega ohm. BTW, I assume the grounding snaps are on the top of the mat when positioned on the desk, correct? When the snap-on nodes are facing up, the bottom of the mat is a black fabric and the top surface of the mat is a gray rubber-like plastic, that smells really bad like that of a new plastic shower curtain. Remember those? I had to air them outside when I got them.

Any comments?

TIA

Eskimo Charlie -

Hello! Yes, the mat should be slightly conductive. This prevents static from building up on the surface and allows any residue to dissipate in a very slow and controlled manner. The mat is rated for a surface resistivity of 10^7 - 10^9 Ω (10 megaohms to gigaohms), which may be out of range for handheld multimeters. Likewise, the resistance between the mat and a snap would equally high. This prevents uncontrolled static discharge from the mat to a ground point.

You do have the mat oriented correctly. The blue surface should be facing up. I think the material is vinyl based, so it has that smell. The material composition gives it the static dissipating property.

Arthur Shi - 30/11/23
