Introduction
Vous souhaité réaliser des travaux électrique sur un circuit de votre maison ! Il est important de se protéger contre les réarmement involontaire d'un disjoncteur.
Nous allons voir comment réaliser une consignation électrique sur un disjoncteur magnétothermique.
-
-
Vous retrouverez tout le matériel nécessaire pour réaliser le tuto sur notre site web.
-
Dispositif de blocage avec cadenas
-
Vérificateur d'absence de tension (VAT) ou voltmètre
-
Borne de connexion rapide
-
-
-

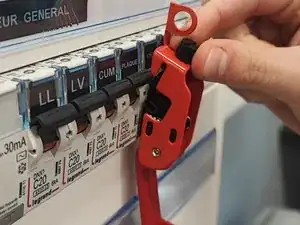

Installer le dispositif de blocage sur le disjoncteur désarmé.
-

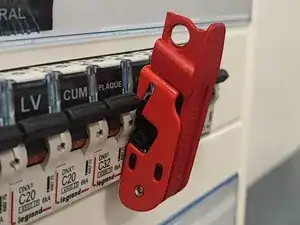

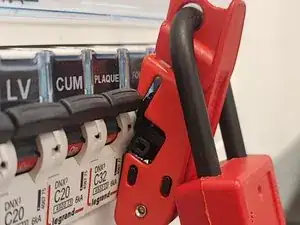

Pour ce faire, mettre celui-ci sur la manette du disjoncteur en serrant la molette du dispositif de blocage et rabattre son clapet. Terminer par mettre le cadenas dans l'orifice prévu à cet effet.
-
-
-

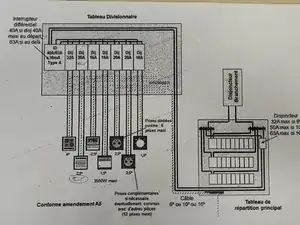

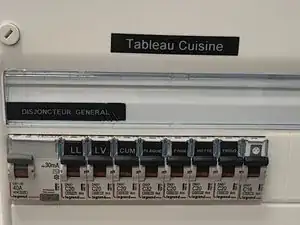

Identifier sur le schéma de votre tableau divisionnaire ( si vous l'avez en votre possession) tous les éléments en lien avec le disjoncteur consigné jusqu'au point d'utilisation. Puis vérifier si le schéma correspond au lieu d'intervention
-
-
-

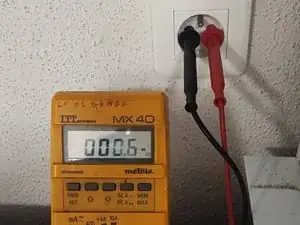

Pour vérifier l'absence de tension dans le circuit concerné, on utilise un VAT (ou voltmètre) dans à l'extrémité du circuit concerné.
-
-
-

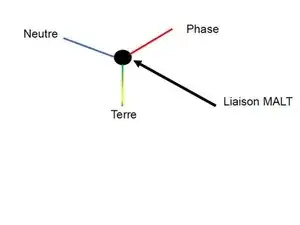

Pour plus de sécurité, le technicien peut relier phase, neutre et terre ensemble avec une borne rapide car en cas de réarmement du disjoncteur, grâce à ces deux fils reliés à la terre, un court-circuit pourrait se produire et laisser le technicien travailler en toute sécurité.
-
Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
