Ensemble du lecteur optique de la Xbox One S

Retournez la Xbox One S pour que le dessous soit au-dessus.

Commencez par travailler sur l'arrière du boîtier, là où est situé le sticker de garantie. Insérez un outil d'ouverture en plastique dans l'espace entre le bas du boîtier et le côté supérieur avec la grille. Puis trouvez les clips entre les deux qui maintiennent le boîtier en place.

Avec l'outil d'ouverture en plastique, désenclenchez les clips. La meilleure méthode est de faire levier sur le boîtier noir, vers le haut.

Une fois que tous les clips sont ouverts, enlevez la partie inférieure du boîtier.

Avec un tournevis Torx T10, retirez les six vis vertes de 50 mm de long du boîtier métallique, numérotées de F1 à F6.

Séparez doucement le boîtier intérieur du boîtier blanc en utilisant la méthode appropriée.

Soulevez les côtés en plastique blanc à l'arrière en les écartant vers l'extérieur afin de les détacher du blindage E/S en plastique.

Retournez le boîtier intérieur pour que le ventilateur se retrouve au-dessus.

Pour accéder aux composants situés dans le boîtier, libérez le panneau supérieur en le soulevant simplement. Il ne devrait pas résister.

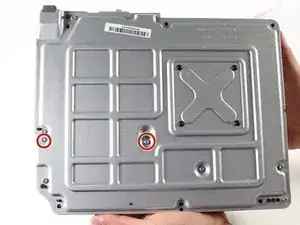

Pour remplacer le disque dur, retournez la console et retirez les deux vis torx T10 de 10 mm, numérotées C3 et C4, depuis l'arrière de la Xbox One S.

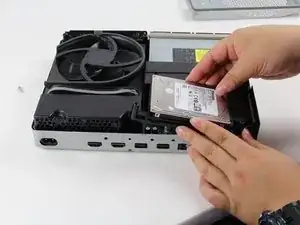

Déconnectez doucement le disque dur de la carte mère au niveau des deux connecteurs en plastique.

Pour retirer le lecteur de disque optique, retirez la vis Torx T-10 argentée de 10 mm étiquetée « C4 ».

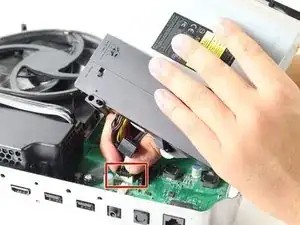

Retirez légèrement le disque de la carte mère et débranchez les connecteurs en plastique de la carte mère.
