Introduction
Le Equestic SaddleClip de www.equestic.com est un capteur qui aide à l'entraînement des chevaux.
Le connecteur de charge USB Micro-B peut facilement être endommagé par une mauvaise insertion du câble de charge.
La pile au lithium peut également être remplacée.
Ce guide couvre le démontage du produit, le remplacement du connecteur USB et de la batterie, et le remontage du produit.
-
-
L'axe de charnière doit être pressé pour retirer le clip
-
Le caoutchouc surmoulé cache un côté de la goupille comme indiqué sur la photo.
-

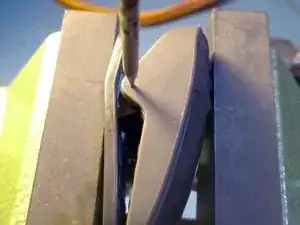

Alignez un pilote pointu ou une goupille sur l'endroit où l'extrémité de la goupille est cachée.
-
Tapez doucement sur le conducteur ou la goupille avec un marteau jusqu'à ce que l'extrémité opposée dépasse suffisamment loin pour saisir avec une pince.
-
Saisissez la goupille saillante avec une pince et retirez-la
-
-
-
À l'aide du pilote T8, retirez les deux vis à l'arrière du boîtier.
-
Le bloc charnière et le panneau avant (avec le logo « eq ») devraient maintenant se sentir lâches - mais ne sont pas encore amovibles.
-
-
-

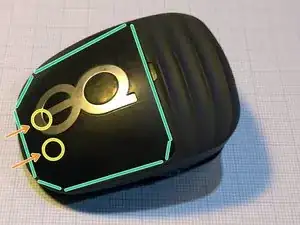

Il y a deux clips cachés approximativement encerclés en jaune.
-
Deux options pour retirer le panneau
-
Si vous avez deux broches fines, vous pouvez essayer de les insérer là où se trouvent les flèches orange dans la première image, à travers les fentes orange de la deuxième image.
-
Ou vous pouvez tirer doucement le panneau sur un angle dans la direction de l'indicateur LED jusqu'à ce que les clips se désengagent.
-
Les clips et les dispositifs de retenue sont illustrés dans les deuxième et troisième images.
-
-
-
Le bloc de charnière surligné en vert (avec les vis retirées à l'étape 3) semble lâche, mais est toujours retenu avec 2 clips
-

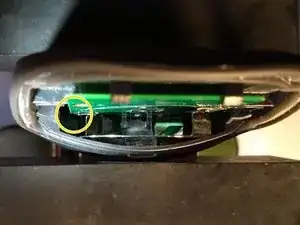

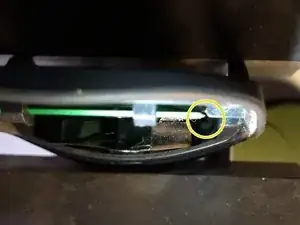

Si vous regardez à l'intérieur du devant ouvert, vous pouvez simplement distinguer deux clips triangulaires situés dans les cercles jaunes. Ces clips maintiennent le bloc charnière au PCB.
-
À l'aide d'une pince à épiler pointue, relâchez doucement les clips du circuit imprimé et le bloc de charnière se détachera.
-
-
-

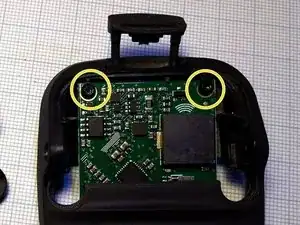

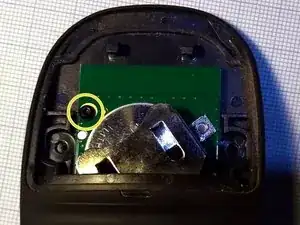

À l'aide du tournevis T5, retirez les trois vis (une sous le panneau avant et deux sous le bloc de charnière).
-
Le PCB se débloquera désormais facilement.
-
-
-

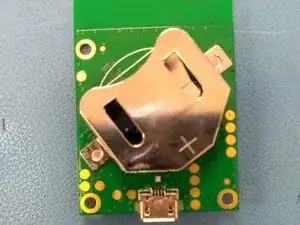

Le support de batterie Li-Ion est visible d'un côté, ainsi que le connecteur USB Micro-B qui, dans ce cas, a été endommagé.
-
Le connecteur USB est une pièce Wurth Electronics #629105136821
-
La batterie est une pile bouton lithium-ion rechargeable LIR2450 3,6 V 120 mAh.
-
L'autre côté du PCB montre les principaux composants, y compris :
-
CC2640 : MCU sans fil Texas instruments avec Bluetooth
-
MX25L3233FM2I-08G : Flash série Macronix 32 Mbits
-
MPU-6500 : Tracker de mouvement InvenSense 6 axes (gyroscope 3 axes et accéléromètre 3 axes)
-
-
-
Réparer et remplacer selon les besoins de votre situation.
-
Dans ce cas, le connecteur USB est remplacé et renforcé car les plots de positionnement se sont retirés du PCB.
-
Notez que seules les broches 1 et 5 sont utilisées (VBus et GND). Aucune connexion de données n'est présente.
-
-
-
Suivez ces instructions dans l'ordre inverse pour remonter l'Equestic SaddleClip
-
Notez que la batterie doit être installée avant les vis du PCB.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
