Introduction
Tutoriel pour la réparation d'un clavier de Minitel Telic 1 d'Alcatel (modèle 1984). Les touches 3-6-9-# situées en haut à droite du clavier ne répondaient plus.
Dans le cas d'une panne multiple, privilégiez une coupure de la nappe entre clavier et carte mère.
Outils
-
-
Photo 1 : introduire un sprudger en métal (voir outils iFixit) dans la petite fente sur l partie haute du clavier entre-ouvert.
-
Photo 2 : déclipser les 2 pattes de chaque côté en faisant glisser le sprudger.
-
-
-
Photo 1 : introduire le sprudger dans chaque petite fente pour déclipser le bas du cache.
-

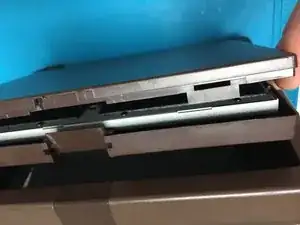

Photo 2 : le cache s'ouvre.
-
Photo 3 : autre vue du cache ouvert. Les 2 bulles montrent le pattes qui vont être à ouvrir dans l'étape suivante.
-
-
-
Photo 1 : 4 clips sont à enlever pour sortir le bloc métallique du clavier (indémontable).
-
Photo 2 : les 4 touches 3-6-9-# qui ne fonctionnent pas ont été enlevées pour voir que l'interrupteur est un modèle "années 80", donc de la grosse mécanique.
-
Photo 3 : une petite pulvérisation de produit spécial pour contacts électriques peut aider à remédier au problème (cas d'une coulure d'eau dans le clavier).
-
-
-
Photo 3 : à basse température, en mettant une goutte de flux sur le cuivre, et en faisant juste un touch-and-go, on peut souder sur le cuivre sans fondre le plastique.
-
-
-
Conseil : vérifier à chaque étape du remontage (clavier ouvert juste après soudure, caches remontés, puis Minitel complètement remonté) que les touches fonctionnent afin d'éviter de passer à côté d'un autre problème.
-
Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
