Introduction
Si l’appareil n’arrive pas à charger et redémarre en boucle, il est possible de le forcer à charger en débranchant l’écran et le haut-parleur.
Outils
-
-

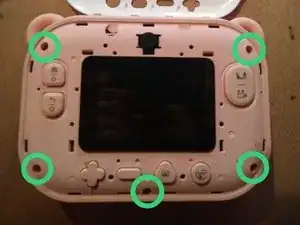

Enlever le cache avant
-
Le cache est clipsé et s’enlève facilement en faisant levier avec un mediator
-
-
-

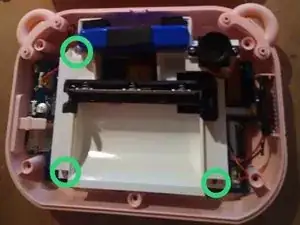

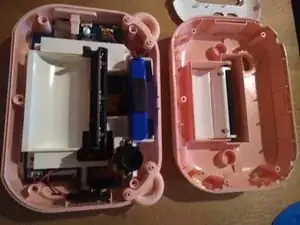

La pièce blanche est tenue par 4 vis Philips
-
Dévisser les trois vis accessibles
-
Dévisser la caméra à selfie, tenue par deux petites vis
-

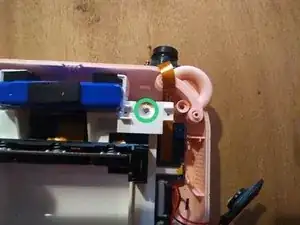

Dévisser la quatrième vis qui tient la pièce blanche
-
-
-
Enlever la colle autour du connecteur d’écran
-
Déconnecter en soulevant le clips du connecteur
-
-
-
La carte est tenue par les 4 vis précédentes, plus une vis proche du connecteur USB
-
Une fois les vis enlevées et l’écran déconnecté, enlever la carte du logement en faisant glisser du côté opposé au connecteur USB
-
-
-

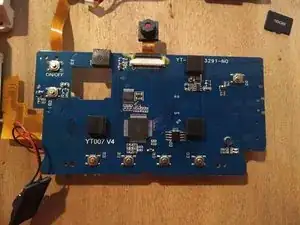

Microcontrôleur inconnu, package QFP80, référence "2104G-91"
-
Driver de moteur Princeton Technology PT5139-HT
-
Imprimante thermique 2 pouces Syncrown PT48D
-
Batterie li-ion Thinksum 123050 7.4V 750mAh
-
Un écran, deux modules photographiques, un haut-parleur
-
-
-
Un fois le jouet démonté, rebrancher la batterie et laisser charger avec un câble micro-USB
-
Débrancher de nouveau pour remonter l’appareil
-
Pour réassembler votre appareil, suivez les instructions dans l'ordre inverse.
