Introduction
Ce casque est léger et confortable, malheureusement, la partie de câble entre le serre-tête et l’écouteur s’endommage facilement. Et malheureusement, ce câble est un multipaire à 10 brins très fins séparés par de la peinture isolante, et il transporte la tension batterie, le signal audio, et même des commandes boutons d’un côté à l’autre du casque.
Dans mon cas, un seul brin important était endommagé, donc au lieu de remplacer tout le câble, j’ai simplement réparé la partie endommagée.
-
-
De chaque côté :
-
Enlever la protection en mousse
-
Tourner le capot plastique à 45° pour l’enlever
-
-
-
L’oreillette gauche contient :
-

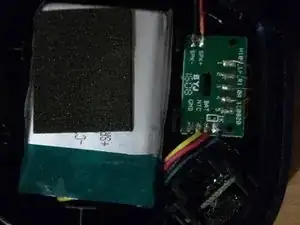

La batterie lithium
-

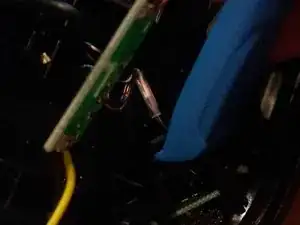

Les boutons et le PCB de connectique des boutons
-
Le haut-parleur gauche
-
-
-
L’oreillette droite contient :
-
La carte avec la logique et l’amplification
-
Le connecteur jack
-
Le microphone
-
Le haut-parleur droit
-
-
-
Le câble entre gauche et droite est un câble à 5 paires, à brins séparés par de la peinture isolante
-
L’ordre des câbles est : Play/Pause, Next, Back, Volume +, Volume -, GND, Bat+, NTC, haut-parleur gauche +, haut-parleur gauche -
-
-
-
Dessoudez et isolez la borne V+ de la batterie, câble rouge
-
De cette manière vous pouvez travailler en sécurité, sans risquer de créer des faux contacts et détruire l’électronique
-
-
-
Pour tester les haut-parleurs, utilisez un multimètre
-
La résistance entre les bornes + et - (câbles rouges et noirs) devrait être autour de 62 ohms
-
-
-

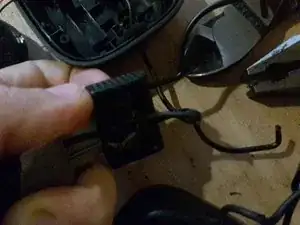

Si vous devez enlever la carte des boutons de son boîtier, il y a des petits clips qui permettent de libérer la pièce plastique qui bloque cette carte
-
-
-
Grâce au multimètre, testez la continuité des fils pour chaque ligne entre les côtés gauche et droit
-
-
-
Dans mon cas, le câble est endommagé près du côté gauche
-
Pour libérer plus de câble pour travailler, enlever la colle qui le tient au boîtier
-

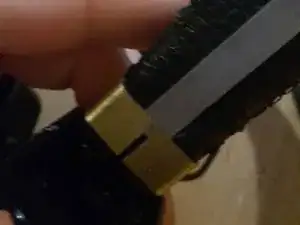

Enlever la pièce de sertissage dorée avec une pince coupe-fil
-
-
-
Besoin d’encore plus de longueur de câble ? Attaquez du côté du serre-tête
-
Enlevez le clip qui tient le tissus et la mousse sur le serre-tête
-
Gratter la colle pour repousser le tissus et la mousse
-
Il y a une pièce plastique qui tiens le câble à l’intérieur du serre-tête, la seule solution trouvée a été de casser une partie de cette pièce plastique
-
-
-
Séparez le ou les brins endommagés des autres brins
-
Grattez délicatement la peinture isolante du brin avec un scalpel jusqu’à voir une couleur brillante de cuivre frais
-
-
-
Étamez le brin
-
Si besoin, ajoutez un morceau de câble supplémentaire pour reconstruire le brin
-
Testez le câble avec un multimètre pour vérifier que la continuité est de retour
-
-
-
Utilisez votre option préférée, scotch d’électricien, colle chaude ou autre, et assurez-vous que les brins réparés n’ont pas de contact électrique entre eux
-
Reconstruisez le câble aussi solidement que possible, avec du scotch, de la colle ou de la gaine thermo
-
-
-
N’oubliez pas de ressouder la borne + de la batterie, sans faire de contacts accidentels avec le reste de la carte
-
-
-
Ajouter du scotch ou de la colle pour refixer le câble :
-
Dans le serre-tête, si vous avez cassé le morceau de plastique qui le tenait
-
Dans les oreillettes, où nous avons enlever de la colle et une pièce sertie autour du câble
-
-
-
Si la finition en skai du haut du serre-tête se décompose, vous pouvez l’enlever en grattant, par exemple avec une éponge métallique
-
Pour réassembler l’appareil, suivre les instruction de démontage en sens inverse.
S’il est impossible de patcher les brins abîmés du câble, utilisez l’un des brins qui transportent les signaux des boutons. Vous sacrifierez une fonction non-essentielle pour transporter la tension ou l’audio.
La réparation du câble est assez fragile, donc à la prochaine réparation, j’essaierai de changer complètement le câble pour le remplacer par un Cat-5 à 4 paires, plus solide. Il me manquera une paire donc Previous et Next seront laissés déconnectés.
