Remplacement batterie Plantronics Voyager Legend

Retirez le revêtement extérieur souple et protecteur.

Utilisez un décapeur thermique (ou un sèche-cheveux) pour chauffer l'unité principale du Plantronics Voyager Legend. Cela permettra de détacher l'adhésif qui lie le revêtement au boîtier.

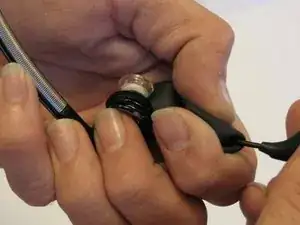

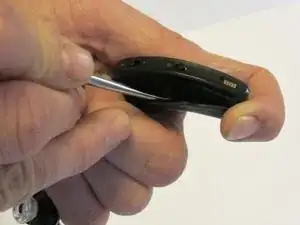

Utilisez l’extrémité pointue d’un petit spudger en métal pour commencer à séparer le revêtement du boîtier.

Utilisez l’extrémité arrondie et émoussée du spudger pour détacher délicatement le reste du revêtement.

Accéder au boîtier plastique.

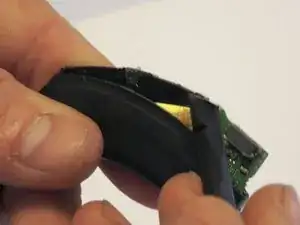

Pliez la housse souple et protectrice à l’envers.

Retirez complètement le boîtier du revêtement, révélant ainsi le fil principal qui relie l'ensemble de l'unité.

Retirez la plaque de protection située au bas du boîtier.

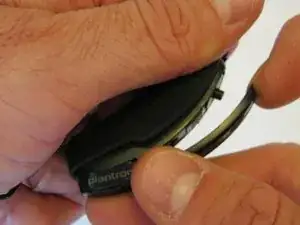

Utilisez l’extrémité plate d’un spudger pour commencer à déloger les tabs, en commençant par l’extrémité opposée du port de charge.

Travaillez uniformément sur toute la circonférence du boîtier, jusqu'à ce que tous soient libérés.

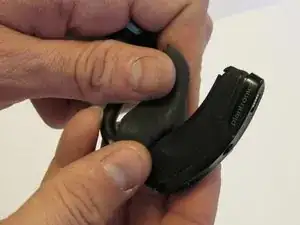

Soulevez la plaque du boîtier.

Retirez les boutons de volume et de mise en marche.

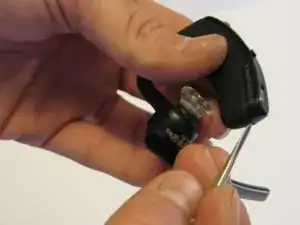

Utilisez une pincette de précision pour retirer le bouton de volume en le soulevant hors de sa place.

Utilisez une pincette de précision pour retirer le bouton d'alimentation, en notant son orientation, en le soulevant hors de sa place.

Début du démontage du circuit de la batterie.

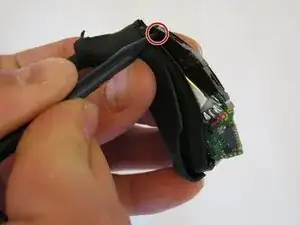

Utilisez l’extrémité plate d’un spudger pour commencer à soulever la languette métallique du bord supérieur du circuit imprimé.

Une fois suffisamment soulevé, utilisez l'extrémité pointue du spudger pour soulever le reste. Pour ce faire, insérez l'extrémité pointue du spudger dans le trou de l'unité du circuit imprimé situé à l'extrémité opposée du port de charge.

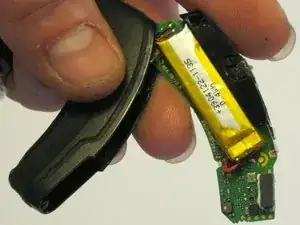

Retirez le circuit imprimé, dévoilant ainsi la batterie.

Libérez la batterie de son emplacement.

Repérez le petit morceau de ruban adhésif situé sous la batterie. Utilisez une pincette de précision pour retirer ce ruban adhésif.

Retirez la batterie de son emplacement.

Accédez aux fils de la batterie.

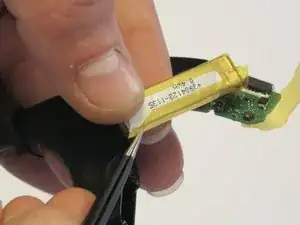

Utilisez une pincette de précision pour retirer le ruban adhésif transparent ambré qui entoure la batterie. Cela révélera un petit morceau de ruban adhésif transparent ambré qui entoure les fils de la batterie.

Utilisez une pincette de précision pour retirer le plus petit morceau de ruban adhésif, révélant ainsi les fils.

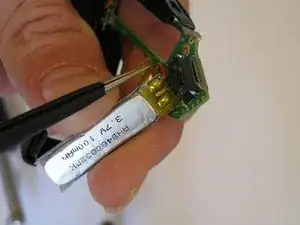

Retirez l'ancienne batterie et remplacez-la par une nouvelle.

Déconnectez les fils avec une pince coupante. Des ciseaux feront l'affaire si vous n'avez pas de pince coupante sous la main.

Soudez le fil noir, de masse à sa place sur la nouvelle batterie.

Soudez le fil rouge, le fil positif à sa place sur la nouvelle batterie.
