Remplacement circuit imprimé des ports manettes Nintendo Super Famicom SHVC-001

Rédigé par : Carter Eason
  • Commentaires : 1
Remplacement circuit imprimé des ports manettes Nintendo Super Famicom SHVC-001

Difficulté

Facile

Étapes

5

Temps nécessaire

15 - 25 minutes

Introduction

Vous rencontrez des problèmes d'utilisation avec votre manette ? Cela peut être dû au fait que le système ne reconnaît pas l'entrée de la manette ou que le port de la manette est cassé. Ce guide vous aidera à remplacer le port afin de résoudre ce problème. Vous aurez besoin d'un tournevis Gamebit de 4,5 mm et d'un câble ruban blanc de 1,25 mm pour ce guide. Bonne réparation !

  1. iDb6y2ugnKNFsSKE

    • Retirez les six vis de 13,5 mm du boîtier inférieur à l'aide d'un tournevis Gamebit de 4,5 mm.

  2. 3NTu5KSCIknkXhpS
    3NTu5KSCIknkXhpS
    bMjwwuohBlHwQPXB

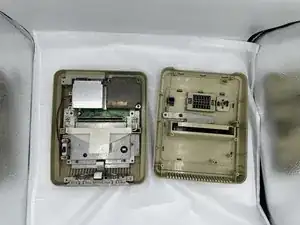

    • Retournez la Super Famicom et posez-la sur le plan de travail.

    • Soulevez la coque supérieure.

  3. nTFX64RIw5YGr1vN
    nTFX64RIw5YGr1vN
    nIAbQ1xiIuLeU6BM

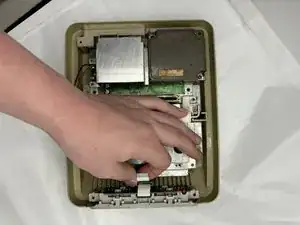

    • Déconnectez délicatement la nappe reliant le circuit imprimé des ports manettes à la carte mère.

  4. XcYMpyeBe3ZTvqBR

    • Levez le circuit imprimé des ports manettes vers le haut et sortez-le du châssis.

    • Si votre nouveau circuit imprimé des ports manettes n'est pas livré avec une nappe, vous devrez également la remplacer.

  5. j3yaB5SZW4XUoFGC
    j3yaB5SZW4XUoFGC
    HkLWOO1jNNcTRKNk
    UYvIV6iB3aXkQnWx

    • Le point suivant montre comment remplacer la nappe.

    • Déconnectez et retirez l'ancienne nappe et remplacez-la par une nouvelle nappe de 1,25 mm.

Conclusion

Pour remonter votre appareil, suivez ce guide en sens inverse.
