Remplacement d ela carte mère du PS Vita Slim

Rédigé par : Daniel Woodard
  • Commentaires : 10
Remplacement d ela carte mère du PS Vita Slim

Difficulté

Modérée

Étapes

8

Temps nécessaire

15 minutes

Introduction

Remarque::: le démontage de votre appareil peut annuler la garantie de l'appareil, veuillez procéder avec prudence et envisager de le faire envoyer en premier si possible pour qu'il soit réparé par l'entreprise. L'objectif de ce guide est de vous aider à remplacer votre carte mère en cas de problème. Tant que vous prenez votre temps et que vous faites attention, vous devriez pouvoir terminer le processus de remplacement en cas de problème.

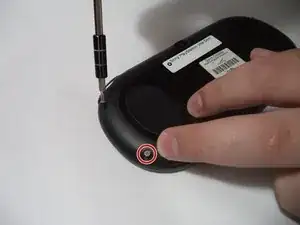

  1. MWUymU6oT1rGeD6u

    • Veuillez vous assurer que le système est complètement éteint et que toutes les cartes de stockage SD sont retirées avant de commencer le processus de retrait.

    • Toutes les vis de 6,35 mm ont été retirées à l'aide d'un embout J00 du Kit d'outils iFixit Pro.

    • Il y a quatre vis à l'arrière de l'appareil, retirez-les comme indiqué.

    I actually broke a 32GB storage card because I didn’t remove it first before I open the chasis. Beware of this!!! REMOVE YOUR CARD FIRST!!!

    Daniel Wang -

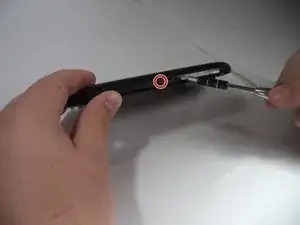

  2. dNixpdkvqXrEXvRX
    dNixpdkvqXrEXvRX
    6FOyLDiaHJn3JbMJ

    • Il y a deux vis en bas, près du port de charge, retirez-les à l'aide du tournevis J00 sur les vis de 6,35 mm du Kit d'outils iFixit pro.

    • Enfin, retirez la vis supérieure sous le cache-poussière à l'aide du tournevis J00 sur les vis 6,35 mm du Kit d'outils iFixit pro.

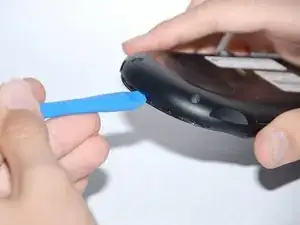

  3. oB5eopNayEQgQNdm
    oB5eopNayEQgQNdm
    AFU4gg4k5bwrPruG
    JjhdMGePJxTZe1sZ

    • La prochaine étape nécessitera l'outil d'ouverture.

    • Veuillez séparer soigneusement l'arrière de l'avant complètement. Vous devrez déconnecter la petite nappe à l'intérieur avant de retirer complètement l'arrière. Sinon, vous risquez d'endommager les nappes à l'intérieur.

    • Tout en séparant l'arrière, faites soigneusement levier autour du périmètre de l'arrière. Vous entendrez des bruits de claquement et c'est un bon signe.

    • Lors du retrait du panneau arrière, vous devrez retirer lentement et soigneusement les nappes reliant le hardware pour accéder aux pièces qui nécessitent une réparation.

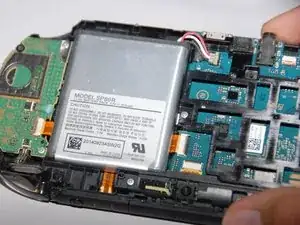

  4. nQrlvZtdJYWOSKtU

    • Une fois les nappes retirées, l'arrière est complètement retiré et vous pouvez accéder au hardware à l'intérieur.

    Don’t forget to remove the battery at this point. The little corners of the connector that poke out a bit are there for you to pry the connector up. Be careful pulling the battery connector out by the wire, you could damage the wire where it is attached to the connector.

    Landon Burnette -

  5. TY5plT4axJ5vP4LY
    TY5plT4axJ5vP4LY
    BdMdFigOHADHehZe

    • Vous devez d'abord retirer le boîtier noir contenant la carte mère.

    • Retirez les deux vis qui maintiennent le boîtier vers le bas. Il s'agit de vis de 6,35 mm qui doivent être retirées à l'aide du foret J00 de la boîte à outils iFixit pro.

    • Une fois les vis retirées, soulevez délicatement le boîtier hors du système.

    There may be three screws holding the casing in. One between the two shown but up a bit higher. You can see the hole it should be in in the picture.

    Kiev -

    Hi Kiev,

    While that may look like a screw hole, I don't believe it is.

    Also, I believe the plastic motherboard cover sits underneath a clear ribbon cable on the bottom right, so be careful when removing it.

    Jbyer 4 -

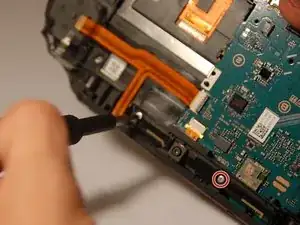

  6. tepipoAVaUflvvQE
    tepipoAVaUflvvQE
    gidGTLQCVvo1sPlo

    • Retirez ensuite les deux vis inférieures de 6,35 mm à l'aide du foret J00 de la boîte à outils iFixit pro.

    • Vous pourrez maintenant retirer doucement le boîtier inférieur.

    There are tabs on this piece too. On the far right and far left. I believe there is one in the middle but I was able to pull it out with enough force that that one did not seem to matter.

    Kiev -

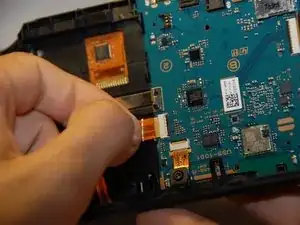

  7. 3aDAIopN2iwWtSCd
    3aDAIopN2iwWtSCd
    EYUiBRYW3jZDL2iQ
    roo1jRstQkjGLKFs

    • Ensuite, vous devez retirer les deux câbles plats reliant la carte mère à d'autres pièces matérielles. S'il vous plaît soyez prudente. Le troisième ruban en bas est un appareil photo qui doit également être soigneusement retiré.

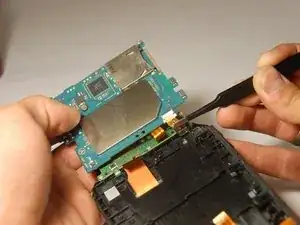

  8. n52Z5fkOLfvKcrVu
    n52Z5fkOLfvKcrVu
    ZNLXsaCQGbkN4xKn
    4CD6PCosCy6lVMQY

    • Maintenant, soulevez doucement la carte mère, car il y aura encore un ruban à retirer.

    • Retirez délicatement le dernier ruban du matériel et non de la carte mère.

    • La carte mère peut être retirée avec succès.

    • Toute réparation ou remplacement sera réalisable maintenant.

    There will be clamps connecting this piece to the shell. Remember to pull them back instead of brute forcing it if it is not coming out.

    Kiev -

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
