Introduction
Ce guide vous montre comment installer un nouvel écran LCD.
-
-
À l'aide d'un tournevis cruciforme n ° 00, retirez trois vis cruciformes de 4,4 mm comme indiqué par les cercles rouges.
-
-
-
À l'aide de l'extrémité plate d'un spudger, desserrez la connexion entre le panneau avant et l'appareil.
-
Retirez le panneau avant avec vos mains.
-
-
-
Retournez l'appareil photo.
-
À l'aide d'un tournevis cruciforme n ° 00, dévissez les deux vis cruciformes de 4,9 mm situées de chaque côté du viseur.
-
-
-
À l'aide d'un tournevis cruciforme n ° 00, dévissez la vis cruciforme de 5,7 mm située à côté de l'écran LCD.
-
-
-
Posez l'appareil photo sur le dos.
-
Dessouder la connexion flash de la carte mère comme indiqué par le cercle bleu.
-
-
-
Retirez le panneau supérieur en le soulevant par l'arrière, en le poussant vers l'avant sur la caméra et en le laissant pivoter vers le bas devant la caméra.
-
-
-

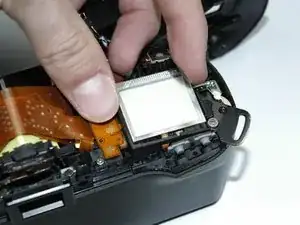

Soulevez le petit renfort métallique qui tient l'écran LCD. (Poussez vers l'avant et faites glisser vers le centre)
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
