Introduction
Le but de ce guide est de vous expliquer comment remplacer l'écran LCD supérieur d'une Nintendo DS. Tous les outils nécessaires pour réparer l'écran peuvent être référencés ou achetés dans la section des outils ci-dessous. Des précautions doivent être prises lors du retrait et du déplacement des câbles plats afin de ne pas les déchirer, les casser ou les endommager. Des précautions doivent également être prises lorsque l'écran est retiré du boîtier pour s'assurer de ne pas déchirer, casser ou endommager les fils noir et rouge reliant les deux circuits imprimés. Les dommages causés à l'un de ces composants peuvent ne pas être réparables et ne seront pas traités dans ce guide, des outils appropriés doivent être utilisés afin d'éviter d'endommager ces composants.
-
-
Retirez la cartouche de la console.
-
Utilisez un tournevis cruciforme Philips #00 pour retirer la vis fixant le couvercle de la batterie au boîtier arrière.
-
Retirez le couvercle de la batterie.
-
-
-
Utilisez un outil d'ouverture en plastique ou un spudger pour retirer la batterie par le bas. Si vous n'avez pas d'outil en plastique ou de spudger à votre disposition, vous pouvez aussi utiliser vos ongles.
-
-
-
Avec vos mains, soulevez le panneau arrière du boîtier principal.
-
Séparez l'arrière de l'avant et mettez-le de côté.
-
-
-
Déverrouillez les deux gros câbles plats en déplaçant le clip noir vers le haut.
-
Tirez délicatement les câbles plats vers le bas et vers l'extérieur avec vos doigts.
-
-
-
Localisez les deux petits câbles plats, sous le grand câble plat le plus à droite.
-
Faites glisser les verrous des petits câbles plats sur le côté et retirez les câbles.
-
-
-

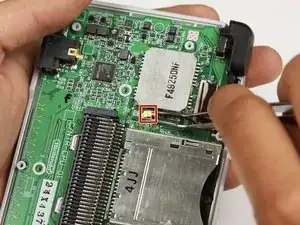

Localisez le connecteur en queue de cochon de l'antenne Wifi.
-

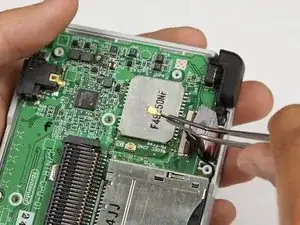

Retirez l'antenne en la saisissant par la tête avec une pince à épiler. À l'aide d'un léger mouvement de bascule, tirez vers le haut pour déloger le connecteur.
-
-
-
Faites passer les câbles plats à travers l'ouverture de la carte.
-
Tirez et retirez la carte de circuit imprimé, et mettez-la de côté.
-
-
-

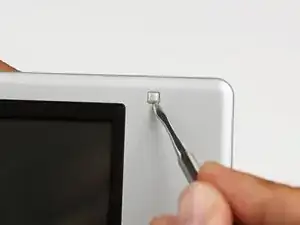

À l'aide d'un outil pour ouvrir en plastique, écartez les bords du boîtier en plastique au niveau de la jointure.
-
-
-
Séparez le capot supérieur du corps.
-
À l'aide d'un tournevis cruciforme #00, retirez la vis qui maintient le couvercle de la charnière en place.
-
Retirez le couvercle de la charnière et mettez-le de côté.
-
-
-
Faites passer les câbles plats et le câble en queue de cochon Wifi à travers l'ouverture du couvercle de la charnière.
-
Retirez l'entretoise jaune et mettez de côté.
-
-
-
À l'aide d'un tournevis cruciforme #00, retirez les deux vis qui maintiennent les circuits imprimés des haut-parleurs.
-
Retirez les deux petits circuits imprimés et mettez de côté.
-
-
-

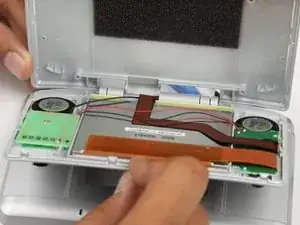

Déplacez le verrou noir sur les deux grands câbles plats vers le haut avec un outil de levier et tirez doucement sur les deux câbles plats.
-
Pour le petit câble plat, tirez le verrou vers le bas.
-
Retirez doucement le petit câble plat du connecteur.
-
Mettez les deux petits circuits imprimés de côté
-
-
-
À l'aide d'un outil de levier, soulevez doucement l'écran supérieur hors de la coque.
-
Mettez l'écran supérieur de côté.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
11 commentaires
Unlike the DS Lite and later models, there is no reason to take apart the bottom portion of the original DS in order to remove the top screen. The first ten steps of this guide could be skipped.
Thanks great advice
Can a ds lite screen be used to repair a ds??
Nope, Nintendo engineered the Lite as a refinement of the original. Therefore almost every component is different! Likely to become cheaper to manufacture.
Can a ds lite screen be used to repair a ds one?? Lots of ds lite screens about......
