Remplacement de l'écran complet avec châssis du Huawei P10 Lite

Rédigé par : Dominik Schnabelrauch

Commentaires : 34

Remplacement de l'écran complet avec châssis du Huawei P10 Lite

Difficulté

Modérée

Étapes

Temps nécessaire

1 - 2 heures

Introduction

Suivez ce tutoriel pour retirer et remplacer l'ensemble écran avec châssis de votre smartphone Huawei P10 Lite.

Si la vitre de votre écran est cassée, recouvrez-la de larges bandes de ruban adhésif avant de commencer la réparation. Cela protègera vos yeux et facilitera le nettoyage.

Au moment du remontage, posez du nouvel adhésif là où c'est nécessaire.

Outils

Pièces

Huawei P10 Lite Screen

Étape 1

Insérez la pointe d'un médiator entre la coque arrière et le châssis central et faites-la glisser sur tout le tour du téléphone pour faire céder l'adhésif.
Si l'adhésif résiste trop, servez-vous d'un iOpener pour le faire ramollir.

Mit dem Saugnapf die Rückseite anheben hilft ungemein…

Matthias Eberle - 02/02/19

Had to use blue wedge tool to wedge open bottom plate from the rim part in order to then use the tip of the blue opening pick under the back plate to then cut the glue. It’s like placing a pie server or knife under the plate once there’s a gap between the rim and the back plate.

Jane - 22/01/20

Be careful, there’s a cable to fingerprint sensor, very close to the edge (see pictures below)… It’s very easy to cut it through with the pick, as I just learned :)

dambig - 26/02/20

Étape 2

Une fois que vous avez fait céder l'adhésif de tous les côtés, faites pivoter votre médiator pour séparer la coque arrière du téléphone.
Tournez la coque arrière vers la droite du téléphone.

Étape 3

Retirez l'autocollant avec une pincette.
Dévissez les deux vis cruciformes #00.
Dévissez les quatre vis cruciformes #00 de 2,5 mm.

Schritt 3 und 4 kann man sich komplett sparen. Wozu auch. Kann gleich mit Schritt 5 weitergemacht werden, zuvor einfach das Flachbandkabel vom Fingerabdrucksensor an der Rückabdeckung abklemmen und fertig.

Bobby mcgee - 02/01/20

There are four silver screws and two black to be removed.

Jane - 22/01/20

Translate what Bobby mcgee said:

Step 3 and 4 can be completely ignored. What for? You can continue with step 5, just disconnect the ribbon cable from the fingerprint sensor on the back cover and you're done.

Antonio Sun - 21/08/20

However, the reason step 3 and 4 should not be skipped is Step 6 — Use an iOpener to loosen the adhesive beneath the battery. I.e., the adhesive cannot be easily removed without heat, however, that heat might damage the electric chips. Thus they’d better be removed first.

Antonio Sun - 21/08/20

Étape 4

Ôtez la plaque de protection de la carte mère avec une pincette.
Servez-vous de l'extrémité plate d'une spatule (spudger) pour déconnecter la nappe du capteur d'empreintes digitales.
Lors du remontage, appliquez à nouveau de l'adhésif là où c'est nécessaire.

Welchen Klebstoff soll man verwenden?

josef navratil - 16/09/18

Hallo Josef,

sollte bei deinem Ersatzteil kein Klebstoff oder Klebeband dabei gewesen sein, kannst du dünne Streifen Doppelseitiges Klebeband verwenden. Es gibt für das Huawei P10 Lite auch schon zugeschnittene Klebestreifen zu erwerben, hierbei gilt aber je nach Händler Rezessionen zu lesen, ob die Klebestreifen auch wirklich halten.

Dominik Schnabelrauch - 18/09/18

Note that there is a copper-colored sticker to lift up near the flat cable connected from the phone the finger pad. Lift the main board plate (shield) up SLOWLY from the camera side to the other end as the plate is wedged in place.

Jane - 22/01/20

what adhesive is recommended? thanks

darren -

Hi darren,
pre-cut adhesive would be the best solution if you can source it. Otherwise a two-sided adhesive tape or carefully used E6000 adhesive glue will be your friend.

Tobias Isakeit -

Étape 5

Dévissez la vis cruciforme qui fixe la plaque du connecteur de la batterie.
Retirez la plaque couvrant le connecteur de la batterie.
Déconnectez la nappe de la batterie avec l'extrémité plate d'une spatule.

Very gently lift the silver connecter that was under the battery connecter plate and is at the end of the orange battery cable with the flat end of the spudger as indicated.

Jane - 22/01/20

Étape 6

Servez-vous d'un iOpener four faire ramollir l'adhésif sous la batterie.

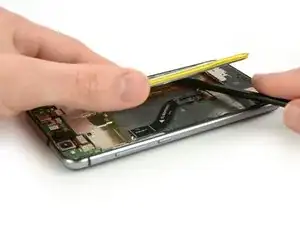

Insérez une spatule (spudger) entre la batterie et le châssis central pour ouvrir un espace.
Faites attention à pas perforer ni plier la batterie.
Insérez un médiator dans cet espace ou servez-vous de la spatule pour couper l'adhésif sous la batterie.
Plusieurs nappes se trouvent sous la batterie. Ne les endommagez pas avec vos outils.

Ohne eine Erwärmung des Klebers ist die Entfernung des Akkus wirklich sehr hakelig und zeitintensiv!

Marcel Tischer - 28/04/19

You must heat the battery two or more times with the iOpener in order to remove it because if you don’t (and even if you do) the battery will certainly bend. So the battery removal has to be done delicately. Lift each corner a very tad bit and the sides to finally lift out as shown.

Jane - 22/01/20

This step takes at least 15-20 minutes.

Jane - 22/01/20

Battery easily torn. The kit should include a battery as it’s VERY delicate and would be saved if you have the replacement battery.

Jane - 22/01/20

Ich habe es mit Zahnseide recht gut hinbekommen! Habe die Seide oben angelegt um gut unter den Akku zu kommen und habe mit Wärme und hin- und herbewegen der Seide den Akku ohne verbiegen gelöst bekommen. Hat auch ein paar Minuten gedauert, aber hat sich gelohnt!

Sash - 25/01/20

Is it possible to soften the adhesive using isopropyl alcohol?

Michele Matteoni - 23/03/20

Hi Michele,

yes, the use of isopropyl alcohol is a common technique when removing a battery in a smartphone. Especially when the adhesive is very strong. Try to apply the alcohol to every corner of the battery and let it penetrate the adhesive for several minutes. Start the prying procedure with the spudger afterwards. In case the adhesive isn’t loose enough you can reapply isopropyl alcohol any time during the removal. Keep in mind, that there’s a gap in the midframe for the display flex cable. It can happen that the isopropyl alcohol runs trough that gap and loosens the adhesive of the display as well. When the display adhesive gets loose you’ll need replacement adhesive for the display. To avoid that, apply as less alcohol as possible at a time and take especially care during prying to avoid damage to the flex cables underneath the battery. The adhesive of the cables will get loose as well.

Dominik Schnabelrauch - 27/03/20

The battery was very hard to remove. Please note: it is glued everywhere around the ribbon cables at the bottom. The battery is not glued with little strips like the back cover. The spudger and the blue cutting triangles were not very strong and the plastic tip bent upon removal of the battery. I eventually got the battery out with a metallic spatula. Be careful not to rip the shining lining of the battery while cutting the adhesive. I don’t know how people get the battery out without bending it, also every YT video I watched had - slightly - bent batteries. The glue is so strong snd sticky I did not need to apply new adhesive strips.

anya__savina - 01/07/20

If you are operating on aged ones:

The Old double sided tape doesn’t really much care about the heat from the iOpener.

Use a metal spudger (round edges) instead but use it with care. Slowly and evenly lift the battery and go around it in a circle. Stay close to the edges to not damage cables under the battery (seen in step 7). Start pushing closer towards the middle only when you can see the cables yet and are sure not to damage them.

If this still doesn’t bring you closer to lifting the battery safely:

Two Options:

1. Try to use some small drops of adhesive remover . Best to use not to much is use Q-Tips or Cotton Swabs to evenly apply the remover through a little crack under the battery.

2. Use unwaxed dental floss push it under the battery. Then gently move it upwards with a pulling-side-to-side motion. To accelerate the process you can also use ***adhesive remover***. The dental floss will soak it up (only works with unwaxed dental floss) and assure that it will only be where it’s needed.

Doron Karaman -

Étape 7

Avec une spatule, coupez le reste de l'adhésif et faites levier pour sortir la batterie du téléphone.
Ôtez la batterie.
Au moment de remonter votre téléphone, remplacez l'ancien adhésif avec du ruban adhésif double-face ou des bandes adhésives pré-découpées.
Ne réutilisez jamais une batterie qui a été déformée ou endommagée lors de son retrait.

Merci pour ce tuto absolument parfait.

IKO - 03/12/19

Étape 8

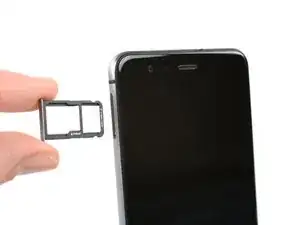

Utilisez un embout pour le retrait de la carte SIM ou un autre outil et enfoncez-le dans le petit trou dans le tiroir de la carte SIM.
Retirez le tiroir de carte SIM.

Étape 9

Dévissez les deux vis cruciformes.
Retirez le cache de la nappe de l'écran avec une pincette.

Étape 10

Prenez une spatule (spudger) pour débrancher la nappe de la prise jack.
Bien que la prise jack ne soit pas collée au châssis central, elle coince un peu dans son support. Veillez à ne pas l'endommager lors du retrait.
Ôtez la prise jack.

Wiggle the black rubber cover off a little in order to see how to lift out.

Jane - 22/01/20

Étape 11

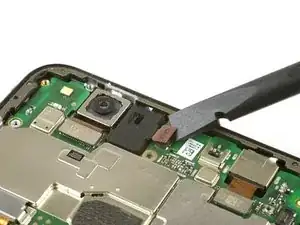

Avec une spatule, déconnectez la nappe de la caméra arrière.
Enlevez la caméra arrière.

Étape 12

À l'aide d'une spatule, débranchez les nappes principales, de l'écran et des boutons de volume et de marche.

Étape 13

Déconnectez le câble d'antenne avec une pincette.
Les point s de soudure sur les nappes des antennes risquent d'être assez faibles, veillez à ce qu'elles ne s'enlèvent pas de la carte mère.
Servez-vous d'un médiator pour faire levier sur la carte mère jusqu'à ce que vous ayez une bonne prise.
La caméra frontale est toujours attachée à la carte mère. Ne l'abîmez pas durant le retrait de la carte mère.
Ôtez la carte mère.
Au dos de la carte mère se trouvent des pads thermiques (les trucs roses qui ressemblent à du caoutchouc) servant à dissiper la chaleur. Si les pads sont cassés ou desséchés ou collent à l'ancien écran, vous devez poser de nouveaux pads thermiques sur le nouvel ensemble écran ou sur la carte mère.

The instructions did not say to remove the sim tray or the screw holding the motherboard down that is in the bottomcenter of the mother board. Unless these are removed first, the motherboard cannot be removed.

ronald - 21/03/19

Thanks ronald for your input. The missing steps and actions have been added and edited.

Tobias Isakeit - 26/03/19

Étape 14

Retirez le haut-parleur interne avec une pincette.
Prenez la pincette pour retirer le cache en plastique de la nappe des boutons de volume et de marche.

Étape 15

Coupez l'adhésif entre la nappe des boutons de volume et de marche et le châssis central à l'aide d'un médiator.
La nappe des boutons de volume et de marche colle un peu et est difficile à retirer. Elle risque de se déchirer facilement lors du retrait. Vous pouvez vous servir d'un iOpener pour faire un peu ramollir l'adhésif.

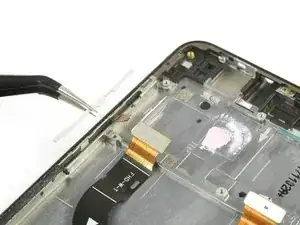

Enlevez délicatement la nappe des boutons de volume et de marche avec une pincette.

Étape 16

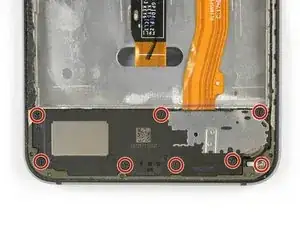

Dévissez les huit vis cruciformes #00 qui maintiennent le haut-parleur.

The seventh black screw nearest the silver screw has smaller crosshairs then the others so the screwdriver bit furnished is slightly too large and will damage the screw if you insist. Better to find a smaller one from an eyeglasses repair kit.

Jane - 22/01/20

Die achte, silberne Schraube unten rechts muss nicht gelöst werden, um die Lautsprechereinheit herauszunehmen!

TeeLittle -

Étape 17

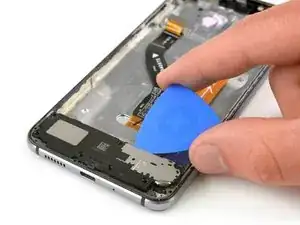

Insérez un médiator sous le module haut-parleur et soulevez-le jusqu'à ce que vous ayez une bonne prise.
Ôtez le haut-parleur.

Pry up in both corners to remove.

Jane - 22/01/20

Étape 18

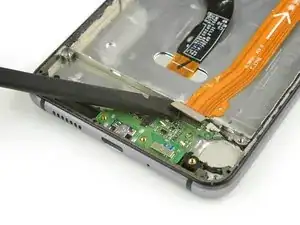

Servez-vous de la pointe d'une spatule pour débrancher et enlever la nappe d'interconnexion.
Déconnectez et retirez le câble d'antenne avec une pincette.

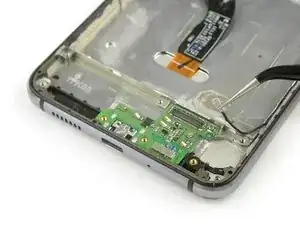

Ôtez la carte de recharge avec une pincette.
Si vous avez du mal à ôter la carte de recharge, vous pouvez prendre un iOpener pour faire ramollir l'adhésif qui se trouve en dessous.
Avant le remontage, vérifiez si des composants doivent être transférés depuis l'ancienne pièce sur la nouvelle. Contrôlez également s'il faut poser des nouveaux pads thermiques (les trucs roses qui ressemblent à du caoutchouc).
Au moment de remonter votre téléphone, remplacez l'ancien adhésif avec du ruban adhésif double-face ou des bandes adhésives pré-découpées.

My connector to the antenna cable had been pulled up and even trying to remove it carefully was to no avail so the connecter broke from the green strip. Might be best to go to next step and slightly lift up the entire assembly if yours is like mine was.

Jane - 22/01/20

Conclusion

Pour remonter votre appareil, suivez ces instructions en sens inverse.
