Introduction
Le remplacement de votre écran vous donnera un nouvel écran frais lorsque votre ancien ne fonctionne pas correctement.
-
-
Saisissez le couvercle de la charnière avec les deux mains de chaque côté du support.
-
Pressez vers l'intérieur avec vos pouces et vos doigts et soulevez pour retirer le couvercle de la charnière.
-
-
-
Retirez les quatre vis cruciformes #2 de 12,1 mm qui maintiennent le support au moniteur.
-
Soulevez pour détacher le support.
-
-
-
En commençant par le coin du moniteur, insérez le petit outil d'ouverture en plastique entre le capot arrière et le cadre de l'écran.
-
Inclinez l'outil d'ouverture en plastique vers le haut pour séparer le capot arrière du cadre de l'écran.
-
Continuez autour du périmètre du moniteur jusqu'à ce que le cadre de l'écran se détache.
-
-
-
Saisissez les coins du moniteur et secouez-les vers le haut pour détacher le capot arrière de l'intérieur du moniteur.
-
Soulevez le capot arrière.
-
-
-
À l'aide d'un tournevis à douille (ou si nécessaire, d'une pince à bec fin), retirez les deux écrous de part et d'autre de l'entrée VGA.
-
-
-
Saisissez le boîtier métallique par les côtés et faites-le glisser vers le bas du moniteur.
-
Soulevez pour retirer le boîtier métallique.
-
-
-

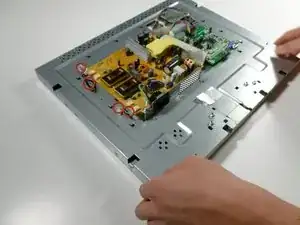

Retirez les trois vis cruciformes n° 2 dorées de 7,5 mm et une vis cruciforme n° 2 argentée de 8,3 mm du bloc d'alimentation.
-
-
-

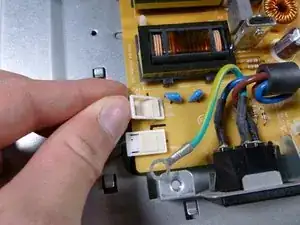

Retirez les quatre petits clips blancs situés sous les morceaux de ruban adhésif en soulevant leur côté gauche.
-
-
-
Avec la pince à bec effilé, retirez les quatre connecteurs de l'écran en tirant directement vers la gauche.
-
-
-

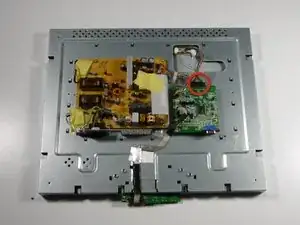

Retirez le câble de l'écran situé en haut du circuit imprimé en le tirant vers le haut du moniteur.
-
-
-
Retirez les deux vis Phillips #2 de 6,6 mm situées de part et d'autre du boîtier métallique (quatre vis au total).
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
