Introduction
L'écran interne doit être remplacé s'il n'y a pas d'affichage. L'écran peut être endommagé par des fissures ou des rayures. Vous devez être prudent lors du remontage du casque, afin de ne pas endommager le nouvel écran.
-
-
Retirez le rembourrage en mousse noire en le décollant lentement.
-
Retirez les rembourrages avant et arrière du casque en les décollant lentement.
-
-
-
Retirez le couvercle à l'aide de l'un des outils d'ouverture en plastique, puis retirez-le délicatement du boîtier.
-
-
-
Retirez les six vis PH000 de 5,5 mm du couvercle en tournant dans le sens antihoraire.
-
Retirez délicatement l'ensemble lentille et carte mère du boîtier blanc.
-
-
-

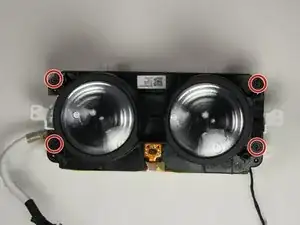

Retirez les quatre vis PH000 de 2,5 mm en tournant dans le sens antihoraire.
-
Séparez les lentilles du panneau de la carte mère.
-
-
-
Retirez la bande à l'aide de la pince à bec émoussé pour déconnecter le connecteur à dessus plat de la carte mère.
-
-
-
Soulevez le ruban jaune avec une pince à épiler.
-
Retirez le câble ruban de l'écran à la carte mère avec une pince à épiler.
-
-
-

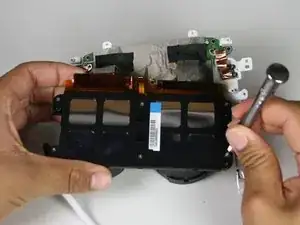

Retirez les six vis PH000 de 3,4 mm en tournant dans le sens antihoraire en connectant le panneau arrière à l'écran.
-
Retirez le panneau arrière de l'écran en séparant délicatement les deux.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
