Introduction
Avant de commencer ce guide, assurez-vous que l'appareil est à la fois débranché et froid ; le non-respect de cette consigne peut entraîner une électrocution ou des brûlures.
Outils
-
-
Utilisez le tournevis cruciforme #0 pour retirer les deux vis de 11,49 mm à l'arrière du fer.
-
Retirez la pièce de couverture arrière.
-
-
-
Utilisez le tournevis cruciforme n° 0 pour retirer les deux vis de 11,77 mm qui maintiennent la pince blanche au fer.
-

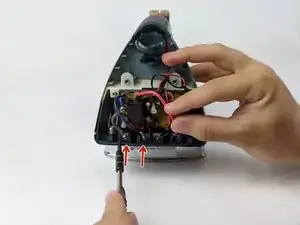

Utilisez le tournevis cruciforme n° 0 pour retirer les deux vis de 6,58 mm retenant les fils noirs au corps du fer.
-
-
-

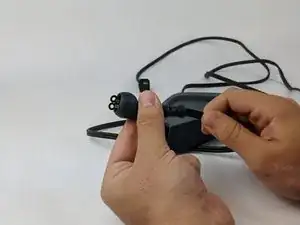

Tirez l'extrémité fendue du cordon d'alimentation vers le haut à travers la rotule du fer.
-
Mettez de côté le cordon d'alimentation.
-
-
-

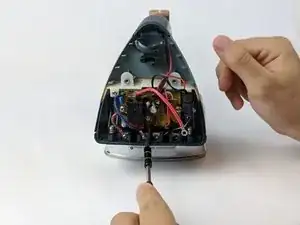

Utilisez le tournevis cruciforme n° 0 pour retirer les vis restantes de 6,58 mm qui maintiennent un fil en bas (marron et bleu).
-
Dévisser de gauche à droite.
-

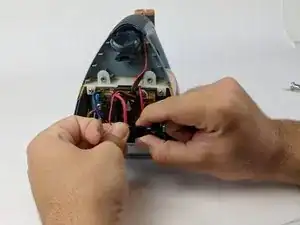

Déclipsez la pièce d'adaptation noire en bas à droite.
-
-
-

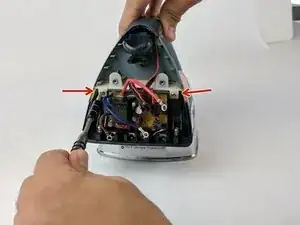

Utilisez le tournevis cruciforme n° 0 pour retirer les deux vis de 9,75 mm (gauche et droite) fixées au circuit imprimé.
-
-
-
Utilisez le tournevis cruciforme n° 0 pour retirer les deux vis de 9,82 mm (gauche et droite) de la bordure blanche en haut du circuit imprimé.
-
Retirez la carte de circuit imprimé de sa position fixée.
-
-
-
Soulevez la poignée et remuez la garniture en plastique et la lunette orange-chrome hors du dessous de la poignée.
-
Retirez et mettez de côté l'affichage du mode.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
