Remplacement de l'entrée VGA de l'Acer AL1916

Saisissez le couvercle de la charnière avec les deux mains de chaque côté du support.

Pressez vers l'intérieur avec vos pouces et vos doigts et soulevez pour retirer le couvercle de la charnière.

Retirez les quatre vis cruciformes #2 de 12,1 mm qui maintiennent le support au moniteur.

Soulevez pour détacher le support.

Retirez les cinq vis cruciformes #2 de 9,5 mm situées autour du périmètre du moniteur.

En commençant par le coin du moniteur, insérez le petit outil d'ouverture en plastique entre le capot arrière et le cadre de l'écran.

Inclinez l'outil d'ouverture en plastique vers le haut pour séparer le capot arrière du cadre de l'écran.

Continuez autour du périmètre du moniteur jusqu'à ce que le cadre de l'écran se détache.

Saisissez les coins du moniteur et secouez-les vers le haut pour détacher le capot arrière de l'intérieur du moniteur.

Soulevez le capot arrière.

Retirez les deux vis Phillips #2 de 5,7 mm situées de chaque côté du blindage EMI.

À l'aide d'un tournevis à douille (ou si nécessaire, d'une pince à bec fin), retirez les deux écrous de part et d'autre de l'entrée VGA.

Saisissez le boîtier métallique par les côtés et faites-le glisser vers le bas du moniteur.

Soulevez pour retirer le boîtier métallique.

Retirez le câble de commande beige à gauche de l'entrée VGA en le tirant vers le haut.

Retirez le câble d'alimentation de couleur arc-en-ciel en le tirant vers le haut.

Retirez la nappe de l'écran située en haut de la carte mère en la tirant vers le haut du moniteur.

Retirez les trois vis cruciformes n ° 2 de 7,7 mm de la carte mère et retirez la carte mère en la soulevant.

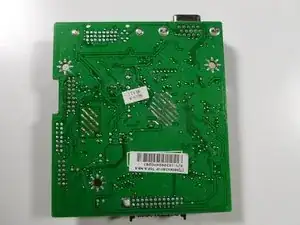

Posez la carte de circuit imprimé sur elle-même, retirée du reste du moniteur.

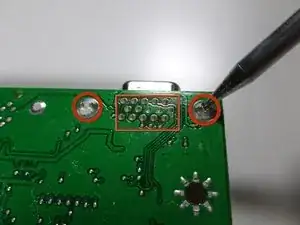

A l'aide du fer à souder, dessoudez l'entrée VGA aux emplacements indiqués.

Soudez la nouvelle entrée VGA dans le circuit imprimé aux mêmes emplacements.
