Remplacement de l'objectif Pacific Image Electronics CS3600

Rédigé par : Kristen Prince
  • Commentaires : 0
Remplacement de l'objectif Pacific Image Electronics CS3600

Difficulté

Très facile

Étapes

5

Temps nécessaire

5 minutes

Introduction

Le seul outil nécessaire pour retirer la lentille est un embout de tournevis JIS (J0). Le remplacement de l'objectif vous permettra de continuer à numériser des images sur un ordinateur.

  1. 1vhYMKrrshEOo6ms
    1vhYMKrrshEOo6ms
    JyRn6TjO5uHPBWAw

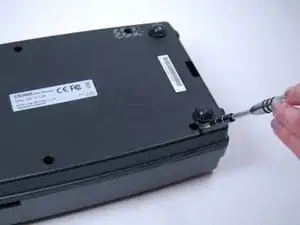

    • Utilisez le tournevis J0 pour retirer les 5 vis suivantes de 9 mm x 7 mm.

  2. AHIfEZKieH2PraoT

    • En utilisant une force légère, ouvrez l'appareil en tirant sur la couture.

  3. sxVCugLRMotkGNnK

    • Utilisez le tournevis J0 pour retirer les vis de 7 mm x 6 mm.

  4. hI3utF3TgSCUoSEC

    • Une fois les vis retirées et le boîtier retiré, la lentille est révélée.

  5. BZVUKXMEfPk5GGu1

    • Retirez simplement la lentille et remplacez-la en conséquence!

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
