Remplacement de l'unité de transfert de toner noir Samsung CLP-300

Rédigé par : Heather Howard
  • Commentaires : 2
Remplacement de l'unité de transfert de toner noir Samsung CLP-300

Difficulté

Modérée

Étapes

12

Temps nécessaire

Aucune estimation

Introduction

Suivez ces étapes si vous rencontrez une qualité d'impression inégale ou des lignes dans vos documents imprimés.

  1. KZNQmlyEEUQVfMwl

    • Éteignez l'imprimante et attendez quelques minutes qu'elle refroidisse.

  2. QFYKl3dddUAVxuPS

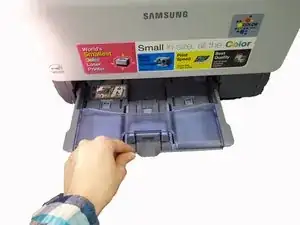

    • Retirez le bac à papier et mettez-le de côté.

  3. 5IBeUWoWXUBMenr5
    5IBeUWoWXUBMenr5
    edaHiG4sCpPeROZR

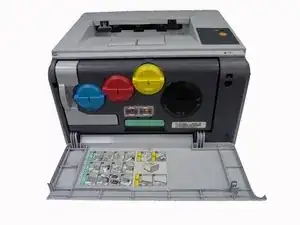

    • Ouvrez le capot avant.

  4. 2bQabYT13QeDxgIn

    • Tirez le récupérateur de toner usagé hors de l'imprimante à l'aide de la poignée.

    • Assurez-vous de maintenir le conteneur de toner usagé à la verticale pour éviter tout déversement.

  5. VwIIrpicrSjGPZyD
    VwIIrpicrSjGPZyD
    rj1aj3KWt6X1KX3m
    fRX6fjnU1AMHFMWM

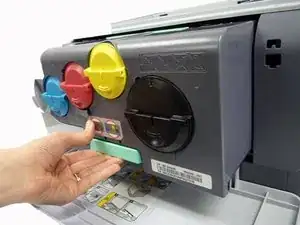

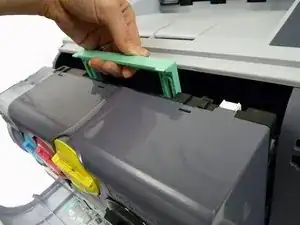

    • Tirez l'unité d'imagerie hors de l'imprimante à l'aide de la poignée inférieure.

    • Utilisez la poignée verte sur le dessus de l'unité d'imagerie pour stabiliser l'unité lorsque vous la retirez.

    • À ce stade, vous pouvez mettre l'imprimante de côté car vous n'aurez besoin que de l'unité d'imagerie pour poursuivre la réparation.

  6. JcclJMpMpfKYjeXC
    JcclJMpMpfKYjeXC
    Lv1oO6tgcwSvWhaZ

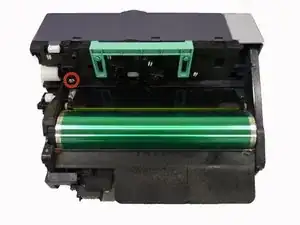

    • Retirez ces deux vis.

    • N'exposez pas l'unité d'imagerie à la lumière pendant plus de quelques minutes. Couvrir l'unité avec un morceau de papier est une protection suffisante pendant que vous effectuez la réparation.

  7. RwWgbUHCYFSkUhvX

    • Retirez délicatement le bras en plastique de l'unité principale.

  8. utsqQGwSpHcEbFtl
    utsqQGwSpHcEbFtl
    tnjGhURsWIfy2EGv
    tYfDrBrOK4OZxINU

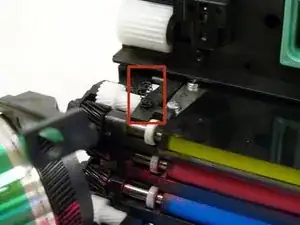

    • Retirez délicatement le plastique de la base de la vis de sorte que toute la pièce photoconductrice organique glisse vers la gauche.

    • Lors du retrait du photoconducteur organique, veillez à ne pas perdre le petit ressort à l'arrière gauche.

    • À ce stade, vous voudrez peut-être mettre des gants en plastique pour éviter de vous tacher les mains avec de l'encre d'imprimante.

  9. uQE1QkBy5vhEdo1K
    uQE1QkBy5vhEdo1K
    1wwRddqXOKPdnZR6

    • Faites glisser chaque unité de transfert de toner séparément, en mettant tout de côté sauf l'unité de transfert de toner noir.

    • Maintenez les rouleaux de toner à niveau pour éviter les déversements de toner.

  10. FcpQ5OE25bhcb1NQ
    FcpQ5OE25bhcb1NQ
    Ry61D4WLNhHbUWWU
    uEkkojV54tItvuTy

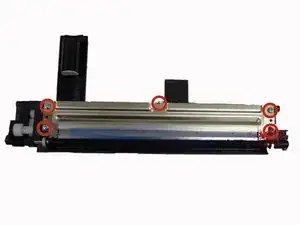

    • Retirez ces cinq vis du haut de l'unité de transfert de toner noir.

    • Retirez les plaques principales et plus petites en forme de Z.

  11. Y1o22DlXNk4iAGVK
    Y1o22DlXNk4iAGVK
    xiWOdXC6nNNq1KZ6

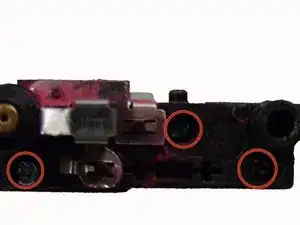

    • Retirez ces trois vis de l'extrémité droite de l'unité de transfert de toner.

  12. VqDlXoUtwTdtt1JF

    • Retirer l'embout en plastique.

    • Retirez délicatement le rouleau de toner noir.

    • Insérez le nouveau rouleau à la place de l'ancien rouleau en tournant légèrement pour s'adapter.

    • Veillez à ne pas pincer le petit carré de mousse lors de l'insertion du nouveau rouleau.

    • Recouvrez le nouveau rouleau de toner en faisant tourner le rouleau à la main.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
