Remplacement de l’écran du Compaq Presario CQ60-211DX

Rédigé par : Garrett Carter
  • Commentaires : 4
Remplacement de l’écran du Compaq Presario CQ60-211DX

Difficulté

Modérée

Étapes

7

Temps nécessaire

5 minutes

Introduction

Ce tutoriel explique comment retirer et remplacer l’écran d’un ordinateur portable Compaq Presario CQ60-211DX.

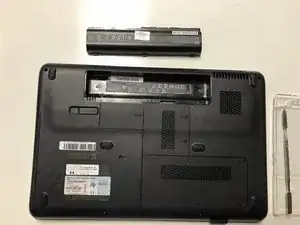

  1. lTW1QxfcaUBJgoCA

    • Commencez par vous assurer que le CQ60 est hors tension et que le lecteur de disque est vide.

    • Retournez l’appareil et retirez la batterie.

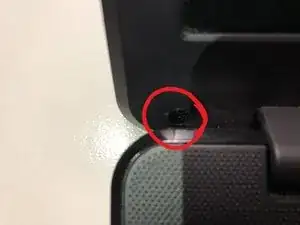

  2. j1ESrHRpxEBEhOYV
    j1ESrHRpxEBEhOYV
    L4BXfjyT2XxGWp4N

    • Retirez les cache-vis en caoutchouc situées à côté de chacune des deux charnières de l’écran à l’aide d’un spudger en métal.

    • Dévissez les vis situées sous les cache-vis en caoutchouc à l’aide d’un tournevis cruciforme.

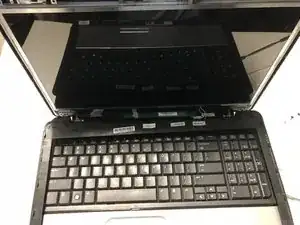

  3. l2LZiFJ2WihAgxWb
    l2LZiFJ2WihAgxWb
    1tpacCDLykWgRLVT

    • Utilisez le spudger en métal pour retirer délicatement le cadre en plastique du reste de l’écran.

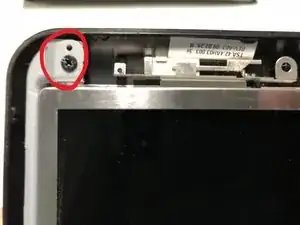

  4. LbperKlE6VTmkEYW

    • Dévissez les deux vis situées dans les coins supérieurs pour séparer le support qui maintient l’écran à l’ensemble en plastique de l’écran.

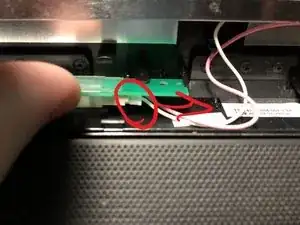

  5. XqR3WEA46iehIKUJ

    • Débranchez la prise du circuit imprimé situé entre les charnières en la tirant sur la droite.

    Bonjour.

    Je voudrais demander comment on appelle les câbles (2) qui connectent l'ordinateur au moniteur. Est il possible de les avoir?? Et si jamais l'un d'eux se casse pendant la monté d'un nouveau moniteur, que faire ?

    JB449 -

    Bonjour,

    Si j'ai bien compris, vous parlez des 2 fils rouges et blancs sur cette image (à l'étape 5).

    Le connecteur avec les 2 petits fils susmentionnés, c'est le connecteur d'alimentation du rétro-éclairage CCFL de l'écran (ancien type de rétro-éclairage). Ce connecteur est branché sur la carte électronique régulatrice de tentions (en vert sur l'image). Cette carte électronique permet d'alimenter le rétro-éclairage de l'écran.

    Le connecteur d'alimentation CCFL est soudé à l'écran, il est fourni avec l'écran lorsqu'on recherche un écran pour ce modèle.

    L'écran est allimenté séparément de son rétro-éclairage (c'est pas le même câble)

    J'ai trouvé l'écran où on voit le câble d'alimentation du rétro-éclairage qui y est relié.

    En cherchant :

    "Compaq CQ60-211DX screen",

    Pour la carte régulatrice de tentions je l'ai trouvée en cherchant :

    "Compaq CQ60-211DX LCD inverter board"

    Note : sur le net la carte régulatrice de tension est parfois fournie avec la nappe d'écran LCD (nappe de donnée et d'alimentation de l'écran).

    Brendan -

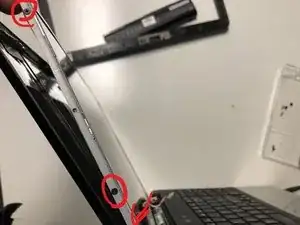

  6. uc6LsYYOsLL6vQOM

    • Tirez le support vers l’avant, puis dévissez les trois vis situées de chaque côté.

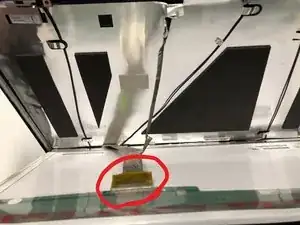

  7. iQHxHmVYE2EtKJgZ

    • Débranchez le câble plat à l’arrière de l’écran en décollant le ruban adhésif et en tirant sur le câble.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l’ordre inverse.
