Remplacement de l’écran du Toshiba Qosmio X305-Q704

Rédigé par : John Borden

Commentaires : 4

Remplacement de l’écran du Toshiba Qosmio X305-Q704

Difficulté

Modérée

Étapes

Temps nécessaire

15 - 20 minutes

Introduction

Ce tutoriel vous montrera comment remplacer correctement l’écran de votre appareil. Au préalable, il faudra retirer le clavier et la batterie.

Outils

Étape 1

Trouvez un bord de la bande rouge le long des bords de l’ordinateur et faites levier à l’aide d’un spudger.

Not sure if this is relevant to this exact model, but the Q701 variant doesn’t require spudging these plastic features off and will can’t be done without snapping plastic rivets. Instead just remove the plastic bar above the keyboard and remove the four screws there. the three screws revealed below allow the entire veneer to come up as a whole (no rivet snapping required!)

Nick Wozniak - 11/10/20

Étape 2

Choisissez un bord de la partie supérieure du boîtier noir autour du clavier et faites levier avec un spudger.

To avoid damaging the keyboard also remove the black strip of plastic at the top of the keyboard under which find screws securing it and remove them a magnetic screwdrivers and care will save you from dropping them inside and forcing you to possibly do a full teardown to recover them.

Juan Garcia -

Étape 3

Soulevez le clavier et débranchez la nappe de connexion qui relie le clavier à l’ordinateur.

Exercise care here not to lift the keybord too far you can tear the ribbon connector if you are too forcefull or inattentive. Downside would be now you need a new keybord (repair is possible but very difficult). Upside, you can replace it with an illuminated one... duck duck go is your buddy.

Juan Garcia -

Étape 4

Retirez le clavier de l’ordinateur portable.

Release the lock on the connector by carefully prying the white ends up then disconnect the ribbon cable first.

Juan Garcia -

Étape 5

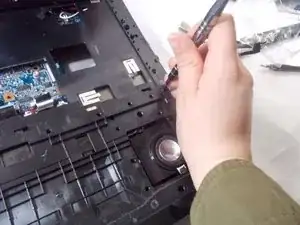

Dévissez les quatre vis de 10 mm avec un tournevis cruciforme n° 0.

Étape 6

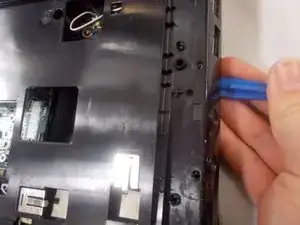

Insérez un outil d’ouverture iFixit sur le côté de l’ordinateur, dans l’interstice entre la partie inférieure et la partie supérieure du boîtier de l’ordinateur portable. Déplacer l’outil le long des bords de l’ordinateur portable jusqu’à ce que la partie supérieure du boîtier soit détachée de l’appareil.
Ne retirez pas complètement la partie supérieure du boîtier de l’appareil, car vous devrez d’abord débrancher des câbles avant qu’elle puisse être entièrement retirée.
