Introduction
L'anneau tactile Wacom Intuos4s est utile pour naviguer rapidement dans votre ordinateur. Si les clés se desserrent, sont endommagées ou ne fonctionnent pas correctement, ce guide vous aidera à les réparer.
Ce guide a été créé avec un modèle PTK-640 Wacom Intuos4. Différents modèles peuvent varier dans la conception.
-
-
Retournez l'appareil sur le dos et retirez les quatorze vis de 7,1 mm à l'aide d'un tournevis cruciforme n° 1.
-
Il y a une seule vis située sous chacune des pièces de jambe en caoutchouc. Utilisez un outil de shimmy pour retirer ces pièces afin d'accéder aux vis.
-
-
-

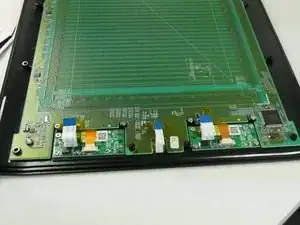

Soulevez le support en mousse de l'écran reliant la carte mère/planche à dessin aux deux petites cartes à touches express, en le plaçant sur la carte mère.
-
Séparez l'enveloppe extérieure du reste de la tablette.
-
-
-

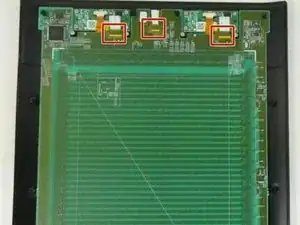

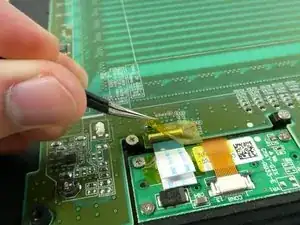

À l'aide d'une pince à épiler, retirez le ruban adhésif jaune recouvrant les trois connecteurs de câble.
-
-
-

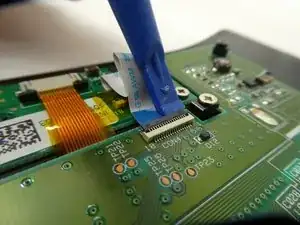

Soulevez le clip en plastique noir qui maintient le fil plat au connecteur avec une pince à épiler ou un outil d'ouverture iFixit.
-
Tirez sur la languette en plastique blanc pour déconnecter le fil plat.
-
-
-

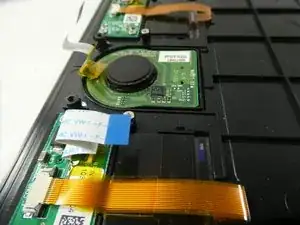

Utilisez un outil d'ouverture iFixit pour soulever délicatement la carte de circuit imprimé de la fente.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
