Remplacement de la barre de capteur Canon CanoScan N670U

Rédigé par : Stephen Bui

Commentaires : 1

Remplacement de la barre de capteur Canon CanoScan N670U

Difficulté

Modérée

Étapes

Temps nécessaire

10 - 20 minutes

Introduction

Si vous rencontrez des problèmes de numérisation en raison d'une barre de capteur défectueuse, c'est par là que vous voudrez commencer.

Pour remplacer la barre de détection du Canon CanoScan N670U, vous devez :

Retirez les deux barres en plastique qui maintiennent le plateau en verre du scanner.
Mettez de côté le lit du scanner.
Desserrez la ceinture du crochet en plastique.
Retirez la barre de capteur pour le remplacement.

Outils

Étape 1

Ouvrez votre Canon CanoScan N670U en position verticale.

Étape 2

Tournez votre appareil de manière à faire face au côté long du Canon CanoScan N670U.

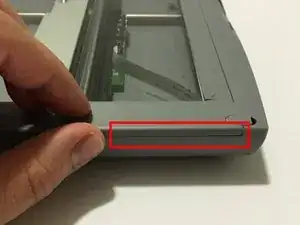

Localisez la petite crevasse entre les composants en plastique du lit du scanner et la base du scanner.

Étape 3

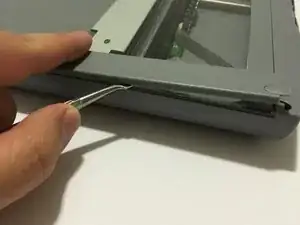

Insérez délicatement une spatule en métal dans la crevasse et coupez lentement l'adhésif entre les composants en plastique.
Vous pouvez couper de petits morceaux de plastique pendant que vous tranchez l'adhésif. Ne pliez pas avec force la bande de plastique pendant que vous coupez, sinon elle se cassera.

This step isn't necessary. The plastic strips are glued to the glass and can stay that way. Simply pull up the front of the strips, slide the glass forwards a little, then pull up the back of the strips and slide the glass backwards, making sure the back ends of the plastic strips slide over the rear plastic panel. Now you can simply lift and slide the glass out from the front, up and forwards. Easy as that! This works because the adhesive isn't applied to the very ends of the plastic strips and because the strips are slightly flexible.

Tom -

Étape 4

Vous pouvez couper de petits morceaux de plastique pendant que vous tranchez l'adhésif. Ne pliez pas avec force la bande de plastique pendant que vous coupez, sinon elle se cassera.

Étape 5

Répétez les étapes 2 à 4 pour l'autre côté du scanner.

Étape 6

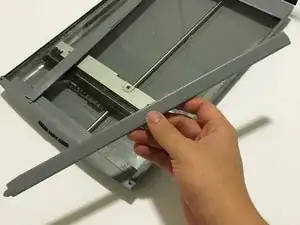

Utilisez vos mains ou un outil de spudger en métal pour pousser la barre en plastique au bas du lit du scanner en verre vers l'avant jusqu'à ce que vous ne puissiez plus la pousser plus loin.

Étape 7

Insérez l'outil spudger en métal sous le lit du scanner en verre. L'avant du lit du scanner doit reposer sur le dessus de l'outil.

Étape 8

Tirez lentement la vitre du scanner vers vous et mettez la pièce de côté.

Étape 9

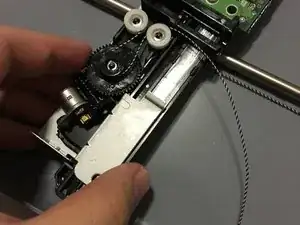

C'est la barre de capteur que vous allez remplacer.

Étape 10

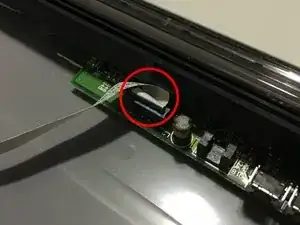

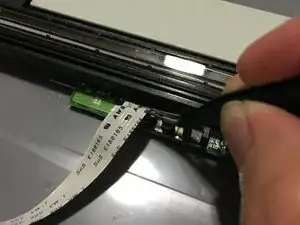

Localisez la petite fiche à laquelle la bande blanche de câble est connectée.
Déroulez la bande de câble si elle est rentrée.

Étape 11

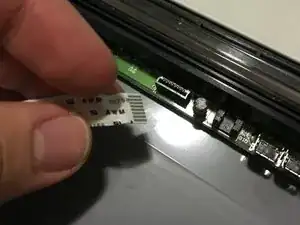

Utilisez délicatement une pince à épiler ou vos doigts pour faire basculer le câble d'avant en arrière afin de le déconnecter.
N'appliquez pas trop de pression ou vous risquez d'endommager certains composants délicats.

Étape 12

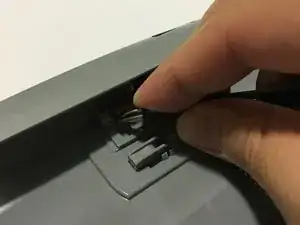

Localisez le petit ressort métallique derrière les boutons avant du Canon CanoScan N670U.

Étape 13

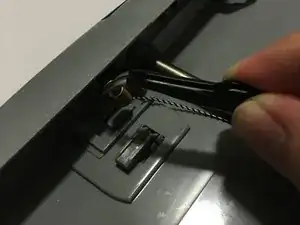

Utilisez une pince à épiler pour retirer délicatement le ressort métallique du crochet en plastique.
En raison de la tension du ressort, il peut être difficile de tirer l'extrémité métallique. Vous pouvez essayer d'utiliser vos mains pour tirer le ressort lui-même si nécessaire.
Faites attention de ne pas plier le métal.
