Remplacement de la batterie de l'onduleur APC Back-UPS 450

Rédigé par : Lance Wessel
  • Commentaires : 6
Remplacement de la batterie de l'onduleur APC Back-UPS 450

Difficulté

Modérée

Étapes

4

Temps nécessaire

Aucune estimation

Introduction

Remplacez facilement la batterie de votre onduleur après avoir trouvé la nouvelle batterie nécessaire par numéro de modèle.

  1. WGyRVZq3kJwugMsO
    WGyRVZq3kJwugMsO
    QXvKRFnFjFFsaYMr
    cGEbojD2xBGbhiM1

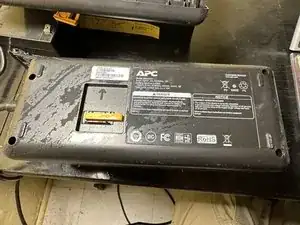

    • Éteignez et débranchez votre onduleur de l'alimentation murale, puis retournez-le.

    • Tirez sur la languette jaune pour déconnecter la batterie.

    By yellow tab do you mean battery connector mine refuses to move

    David Groenig -

    If you pull the yellow tab with pliers keep in mind you only want to pull it out and inch or so because it has a plastic tab retainer that keeps the tab attached to the UPS so it doesn't get lost. If you pull too far the retainer will break off so pull straight out gently and stop after the metal contacts are visible.

    Michael Hafner -

  2. Gs1cCGSXkYLBKSxf
    Gs1cCGSXkYLBKSxf
    BPeObqQT1ARuedUt
    HHsg2nODOxp3xVkb

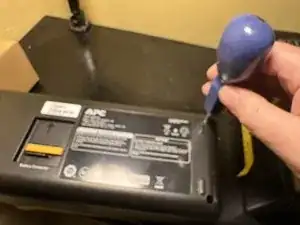

    • Utilisez un long tournevis cruciforme numéro 2 pour retirer les 4 vis afin de pouvoir ouvrir le boîtier.

    • Cela peut être difficile de trouver un tournevis approprié. Vous devrez également éventuellement faire levier doucement entre les deux pièces du boîtier avec un petit tournevis à tête plate pour séparer les deux pièces du boîtier.

  3. etSUhFsMR4JDEZfO
    etSUhFsMR4JDEZfO
    wUQW1YfCE6jIAJpu

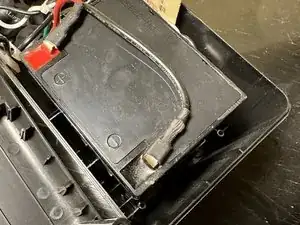

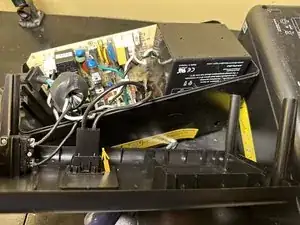

    • Déconnectez et retirez la batterie du boîtier.

    • Installez la nouvelle batterie et connectez-la en notant le revêtement de couleur rouge et noir.

    Make sure that the battery is "upside down". The terminals are facing "the bottom".

    Gleb -

  4. rFDxmRg2ZEXyUncn

    • Le remontage est l'inverse du démontage.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.

Auteur

Lance Wessel

Membre depuis le 31/08/10

530 Réputation

3 commentaires

Use a #1;phillips head screwdriver.

I own an APC RN450M. A #2:phillips head screwdriver doesn't work with that 450 VA model. In fact it doesn't even fit in the screw holes.

But a #1;phliips head screwdriver with at least an 8 inch shaft woks fine.

Bob Hyman -

Agreed with @bobhyman, a #1 Phillips screwdriver is what's needed, although something a little shorter than 8 inches is probably OK too (measure the height of the entire unit as an upper bound). It might not be super-easy to find one of these at a local hardware store, but I ended up ordering something on Amazon. Other than that this is a pretty easy replacement. Thanks!

bmah -

I used a #2, but it was a skinny one.

The yellow battery shutoff clip is what gave me the most problem, it was really tight in there!

Crissa Kentavr -
