Introduction
-
-

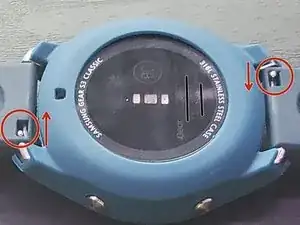

Repérez les petites languettes à l'arrière du bracelet du poignet et poussez-les pour libérer le bracelet.
-
Retirez le boîtier ou le cadre de la montre et nettoyez la poussière et les saletés.
-
(Les lignes noires sont utilisées pour la protection de la vie privée)
-
-
-
À l'aide d'un tournevis à trois pointes, dévissez les quatre vis arrière. Note : Les vis du boîtier peuvent rester en place.
-
À l'aide d'une pince métallique et d'un peu de force, poussez vers le bas puis faites levier vers le haut pour faire sortir le boîtier.
-
-
-
Détachez les trois nappes avec précaution à l'aide d'une pince en plastique. Les nappes à détacher sont la noir, la jaune et la bleu. Vous devriez sentir un petit clic lorsque vous les remettrez en place plus tard. Remarque : ces pièces sont très délicates, soyez prudent !
-
-
-

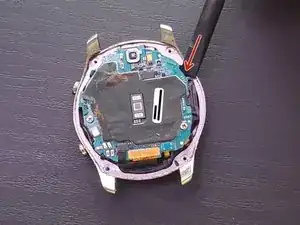

En soulevant le coin marqué d'une flèche rouge, soulevez la carte mère et faites sortir les nappes de l'ouverture en veillant à ne pas les tirer ou les déchirer.
-
Retirez les deux vis à tête cruciforme avant de poursuivre.
-
-
-
Veillez à ce que les deux vis à tête Phillips soient complètement retirées avant de procéder aux étapes suivantes.
-

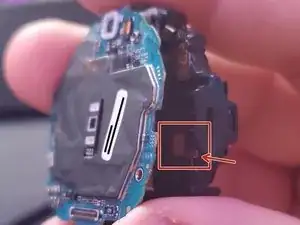

En appuyant sur la petite zone en plastique noir, vous pourrez tirer doucement sur la carte mère.
-

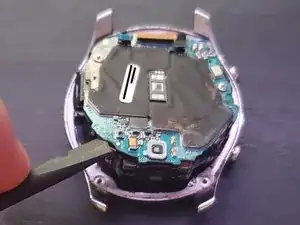

Ne retournez PAS la carte mère sans avoir détaché la nappe de la batterie avant. La carte mère sera toujours reliée par une nappe. Seule la nappe de la batterie sera détachée (indiqué en rouge sur la deuxième photo). L'utilisation d'un outil plat pour passer sous la nappe l soulèvera, ce qui vous permettra de retourner la carte mère.
-
La batterie d'origine est très probablement fixée à la carte mère. Un tournevis sera nécessaire pour détacher la batterie de la carte mère. Note : Soyez prudent, insérez et soulevez délicatement la batterie. L'utilisation d'outils pointus ou tranchants peut rompre la batterie et la faire éclater.
-
-
-
Insérez la nouvelle batterie et testez l'alimentation.
-
N'oubliez pas de recycler vos batteries usagées !
-
Pour remonter votre appareil, suivez ces instructions dans le sens inverse.
