Remplacement de la batterie du Lenovo Yoga 920-13IKB

Rédigé par : Alyssa McCulloch
  • Commentaires : 19
Remplacement de la batterie du Lenovo Yoga 920-13IKB

Difficulté

Modérée

Étapes

6

Temps nécessaire

4 - 5 minutes

Introduction

Ce tutoriel vous montre comment remplacer la batterie du Lenovo Yoga 920-13IKB.

  1. AID2BQdmpeC1JvNe
    AID2BQdmpeC1JvNe
    qMh6tfLuJMt5xwjM

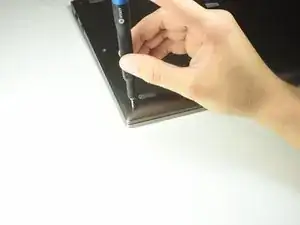

    • Retournez l'appareil pour accéder aux vis de la coque arriére.

    • Dévissez les dix vis Torx T5 de 5 mm qui fixent le boîtier arrière.

  2. mxS5m6auTObfv6PO
    mxS5m6auTObfv6PO
    I5E36gGiNCDeVhV5
    fHNC3jBueRYYesEh

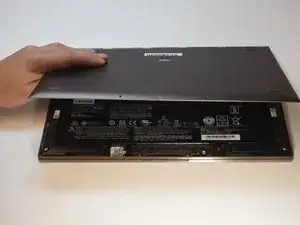

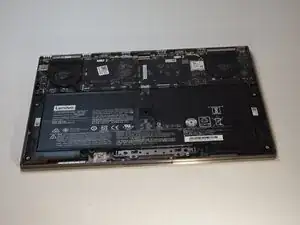

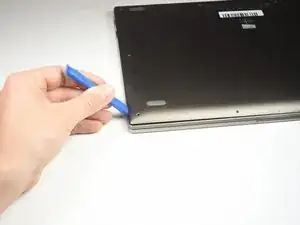

    • Faites glisser l'outil d'ouverture iFixit sous le boîtier arrière pour le soulever.

    • Saisissez et soulevez le boîtier pour détacher le clip central qui fait tenir le boîtier en place.

    Die Mitte der unteren Abdeckung wird von zwei Plastiknoppen am Gerät gehalten. Wenn die Schrauben gelöst sind, mit beiden Händen unter die Abdeckung greifen und nach oben gerade wegziehen.

    Captainquark -

    The center of the bottom cover is held to the device by a two pronged plastic clip. When the screws are loosened, I reached under to the center of the cover with a dinner knife and pried straight up.

    gert 7to3 -

  3. QiMFZPM26PIKefg3
    QiMFZPM26PIKefg3
    e4WQCAx4FCX6jioD
    FyhnGjYkSyXJUfdi

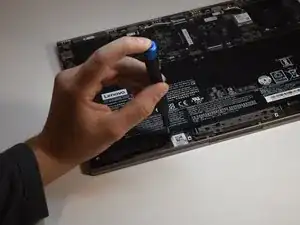

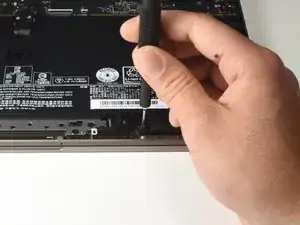

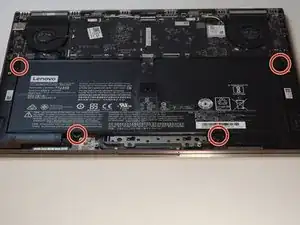

    • Dévissez les quatre vis cruciformes #00 de 5 mm qui fixent la batterie en place.

  4. PqyHWOynOwcUHJam
    PqyHWOynOwcUHJam
    TDVCyqHAP6FGIHIF

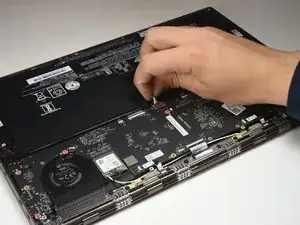

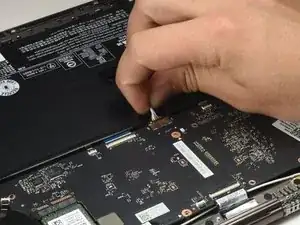

    • Saisissez le faisceau de câbles du côté du connecteur et déconnectez délicatement la batterie de la carte mère.

    • Le faisceau de câbles se trouve en dessous du mince rabat au milieu de la batterie.

    • Ne soulevez pas la batterie avant de l'avoir débranchée de la carte mère pour éviter court-circuit et dégât.

    This was the hardest step for me. My comments: The thin flap covering the wires is just a flap of the plastic covering around the battery. The connector fits tightly, needs to be really tugged out. You may need to bend the group of wires to get the new connector to seat in place. There will be a thin edge of the connector still sticking out when you have it seated. I needed to use a very thin bit from the ifixit kit to press the new connector into place. Great guide, worked perfectly!

    Spr -

    Das Kabel ließ sich bei mir tatsächlich relativ leicht vom Akku ziehen. Das Aufstecken war dann aber umso schwerer und ich hatte zwischenzeitlich Angst, die Steckeraufnahme am Motherboard zu beschädigen. Der Stecker muss wirklich tief in die Aufnahme geschoben werden und bei mir war das nur unter Zuhilfenahme von Werkzeug möglich. Die iFixit-Plastiktools waren leider wenig hilfreich. Am Ende habe ich es nur mit Unterstützung der Griffstücke (hinteren Enden) der beiden Pinzetten meines Pro Tech Toolkits geschafft. Der Rest war dann einfach - auch wenn der Stecker des rückseitigen Deckels nicht mehr in die dafür vorgesehene Aufnahme des Akku geklippt werden konnte. Leider hat der Torx-Aufsatz (T5) etwas gelitten und musste nach dem Lösen und Befestigen der 10 Yoga-Schrauben getauscht werden. Die Spitze scheint etwas zu weich zu sein. Ansonsten gute Anleitung und perfektes Konzept.

    M. Timmler -

  5. roifTytbQL4kikqB

    • Soulevez la batterie avec l'outil d'ouverture iFixit pour pouvoir la prendre en main.

  6. EYMm5PwvwPEC42O3

    • Ôtez la batterie.

Conclusion

Pour remonter votre appareil, suivez ces instructions en sens inverse.

Auteur

Alyssa McCulloch

Membre depuis le 24/01/19

1975 Réputation

15 commentaires

What is the correct replacement battery for this device?

Stephen Prather -

This is the battery that works in the 920: Lenovo Yoga 920 Battery - L16M4P60

Kyle Wiens -

Nice writeup!

Tim Averett -

Simple, a real simple straight forward process with the right tools of course. Thanks

Daniel Smith -

Thank you, was very easy replace battery using your guide!

Andrejs -

Simple and easy. Great guide to! Thanks so much

Isaac Stahl -

I completed the replacement but when I turn on the computer I have gotten one of two messages: 1) incorrect voltage, 2) no battery detected. Therefore the battery isn’t charging. What should I do?

Richard Ho -

The instructions and photos were spot on. I would suggest adding a optional step of vacuuming or air spraying the interior after battery removal. Maybe adding Loctite to the screw although I don’t think my PC needed more.

98382-6712 98382-6712 -

I would not recommend either using Loctite or vacuuming. Unless you subject your device to ungodly amounts of vibration (which you still shouldn't do) using loctite will do nothing besides make your life harder next time you have to open the case. Vacuuming can spin the fans and cause them to induce a current that can destroy parts of your device.

Robb -

Les réparations impensables chez le marchand sont devenues très faciles

Pierre-Alain Ramoni -

Exactly what I needed, worked great, thank you!

Spr -

After battery replacement what happens with BIOS? It does not appear that there is a CMOS battery. Just want to ensure after install what to do if BIOS resets?

Tushar Padhiar -

Good morning

I have problem to turn on my laptop after battery replacement.my power botton dont work ,i have to plug in laptop so he turn on automaticly,the new batter is fine,so after that i can use the power botton to turn on off the laptop.but after shuting down laptop for few minutes,the power botton dont work again,and i have to plug it on to run it.when i put on the old battery no problem.can u help resolving this trouble.

Madani Mokrane -

After replacing the battery, I try and charge it but the battery will not charge.

Mike -

Hello, did someone come back to you about this issue?

I am about to buy a new battery but I have been reading that this issue is common and now I'm a bit hesitant to buy it here.

Thanks!

Lorena -
