Remplacement de la batterie du LifePrint 3x4.5

Rédigé par : Jacqueline Broderick

Commentaires : 6

Remplacement de la batterie du LifePrint 3x4.5

Difficulté

Modérée

Étapes

Temps nécessaire

Aucune estimation

Introduction

Le Lifeprint 3 x 4,5 utilise une batterie lithium-ion rechargeable. Dans le cas où le Lifeprint ne se charge pas, le remplacement de la batterie rechargeable est une solution potentielle pour permettre à votre Lifeprint de s'allumer.

Outils

Étape 1

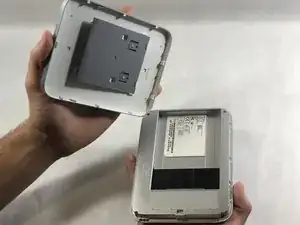

Placez une main sur le capot supérieur et une main sur la partie inférieure de LifePrint.
Tout en ayant le logo LP sur l'imprimante face à vous, éloignez le capot supérieur de vous jusqu'à ce qu'il ne puisse plus être glissé plus loin.
Tirez le couvercle avec le logo LP vers le haut pour le séparer du reste de l'imprimante.

Possibly have a closed picture of the printer with an arrow of which way to push the top cover. Then have this picture second.

Ed LaLumiere - 06/12/19

Étape 2

À l'aide d'un tournevis cruciforme #0, retirez les quatre vis de 15 mm reliant les deux parties de l'imprimante.
Utilisez un outil pour ouvrir afin de retirer le boîtier intérieur de l'imprimante.

Étape 3

Retirez les trois vis Phillips n ° 0 de 4 mm reliant le blindage métallique recouvrant la batterie.
Faites glisser le connecteur d'alimentation blanc avec deux fils rouges, deux fils noirs et un fil jaune de la borne connectée à la carte de circuit imprimé.
Appliquez une pression doucement et lentement par le dessous de la batterie à partir du plastique.

Identify which screws are being taken out and where the wire connectors are using ifixits guidelines (markup colors in order for each step (ROYGIBV) ).

Ed LaLumiere - 06/12/19

Étape 4

Retirez la batterie de l'imprimante.

I feel like your pictures are out of order with your descriptions. because step 2 needs a picture of the removal of the connector and step 4 has the battery out but step 3’s description is about putting the battery back in.

Ed LaLumiere - 06/12/19
