Remplacement de la batterie du Samsung Galaxy Note 10+

Rédigé par : Carsten Frauenheim

Commentaires : 19

Remplacement de la batterie du Samsung Galaxy Note 10+

Difficulté

Modérée

Étapes

Temps nécessaire

1 - 2 heures

Introduction

Consultez ce tutoriel pour retirer ou remplacer la batterie de votre Samsung Galaxy Note 10+. Si votre batterie est gonflée, prenez les précautions nécessaires.

Pour votre sécurité, laissez la batterie se vider en dessous de 25 % avant de vous lancer. Cela réduit les risques de déclencher un incendie dangereux si jamais vous abîmez accidentellement la batterie pendant la réparation.

Outils

Pièces

Étape 1

Éteignez complètement votre téléphone avant de commencer le démontage.
Préparez un iOpener et posez-le sur le bord gauche de la coque arrière pendant une minute.
Un sèche-cheveux, un pistolet à air chaud ou une plaque chauffante peuvent également faire l'affaire, mais faites attention à ne pas surchauffer le téléphone. L'écran et la batterie interne sont tous deux sensibles à la chaleur.

I have an adjustable hot plate. I bought it when I replaced the back and battery on a previous note. I am wondering about some type of shim so that the camera bump is not in contact with the hot plate. I am thinking about fender washers. Is there a better way?

Rusty Lingenfelter - 05/06/21

Étape 2

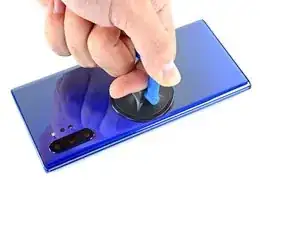

Posez une ventouse sur le bord chaud de la coque arrière, aussi près que possible du bord.
Si votre coque arrière est méchamment fissurée, la recouvrir d'une couche de ruban adhésif transparent peut aider la ventouse à adhérer. Ou bien vous pouvez utiliser du ruban adhésif épais à la place de la ventouse. Si aucune de ces solutions ne marche, vous pouvez coller la ventouse à la coque cassée avec de la superglue.
Tirez constamment et fortement sur la ventouse pour ouvrir un espace entre la coque arrière et le châssis.
Cette étape peut être difficile selon l'âge de votre téléphone. Si vous avez du mal, refaites chauffer le bord et réessayez.
Insérez la pointe d'un médiator dans l'espace.

Étape 3

Faites glisser le médiator le long du bord gauche, vers le coin inférieur gauche, pour trancher l'adhésif.
N'insérez pas le médiator de plus de la moitié dans le téléphone, vous risqueriez d'endommager les composants internes.
Laissez le médiator dans le coin inférieur gauche afin d'empêcher l'adhésif de recoller.

Étape 4

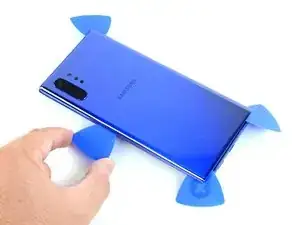

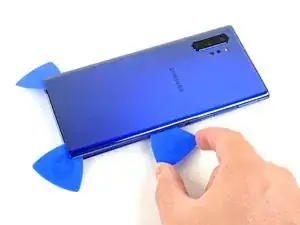

Répétez la procédure précédente de chauffe et de découpe pour les trois côtés restants du téléphone.
Laissez un médiator dans chaque côté au fur et à mesure que vous progressez, pour éviter que l'adhésif réadhère.
La coque arrière va commencer à se détacher du téléphone quand vous aurez fini tous les côtés du téléphone.

Be extremely carefull: rear cover is very fragile!

Elbert Ainstein -

Étape 5

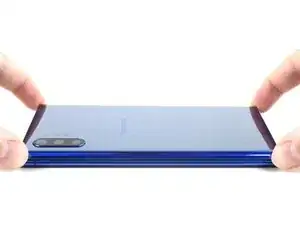

Soulevez la coque arrière tout droit vers le haut et retirez-la.
Consultez ce tutoriel pour réinstaller la coque arrière et remplacer l'adhésif.
Pensez à allumer votre téléphone et tester votre réparation avant de poser du nouvel adhésif et de sceller à nouveau votre téléphone.
Si vous utilisez de la bande adhésive Tesa pour fixer les composants, consultez ce tutoriel.

Muy buena la guia. nada que añadir. para montar solo limpia el equipo donde estaba el tape anterior, y remoueve los el tape de la tapa nueva solo ponla y listo…

Manuel carrion -

Étape 6

Prenez un tournevis cruciforme pour dévisser les cinq vis de 4 mm qui fixent la bobine de charge sans fil.

Phillips #000

fosgate3 -

Étape 7

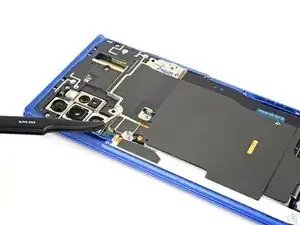

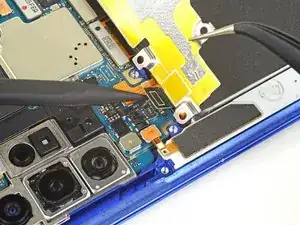

Prenez une pincette pour soulever et retourner le cache métallique qui recouvre le connecteur de la batterie.

Étape 8

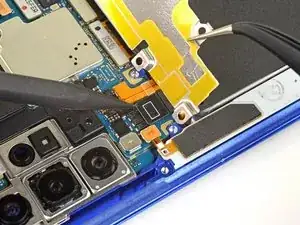

Tout en maintenant le cache métallique debout et de côté, faites levier avec la pointe d'une spatule (spudger) sur le connecteur de la batterie pour le débrancher.

Étape 9

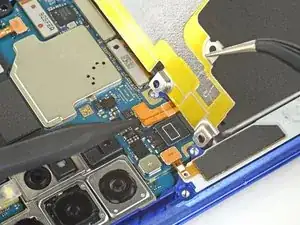

Faites levier avec la pointe d'une spatule sur le connecteur de la bobine de charge sans fil pour le débrancher de la carte mère.

Étape 10

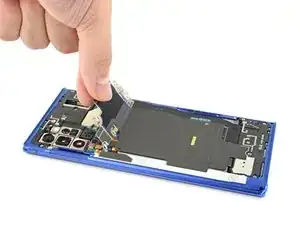

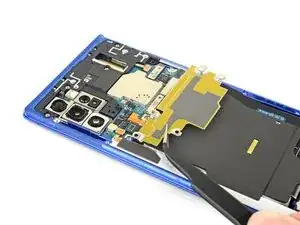

Soulevez le cache métallique de façon à pouvoir le saisir entre vos doigts.

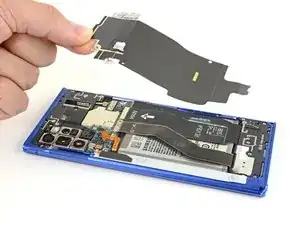

Décollez la bobine de charge sans fil vers le haut et détachez-la de l'appareil.
La bobine de charge sans fil adhère légèrement au téléphone.
Ôtez la bobine de charge sans fil.

Can you reuse the wireless charging coil? I don’t see a replacement on the site. I just learning all this.

Jon Marble -

Étape 11

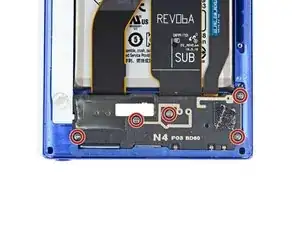

Prenez un tournevis cruciforme pour dévisser les cinq vis de 4 mm qui fixent le haut-parleur.

Étape 12

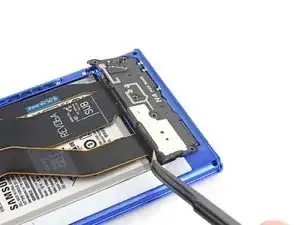

Prenez une pincette pour retirer le haut-parleur.

Étape 13

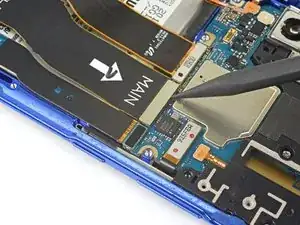

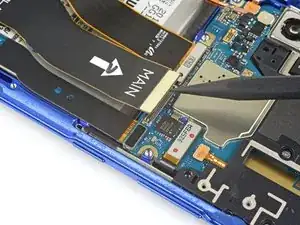

Prenez la pointe d'une spatule pour déconnecter la nappe d'interconnexion principale de sa prise sur la carte mère.
Déconnectez la nappe d'interconnexion secondaire de sa prise sur la carte mère.

Étape 14

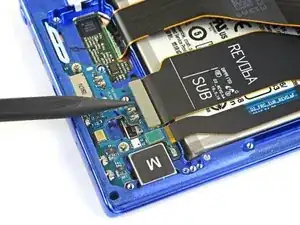

Prenez la pointe d'une spatule pour débrancher la nappe d'interconnexion principale de sa prise sur la carte fille.
Déconnectez la nappe d'interconnexion secondaire de sa prise sur la carte fille.

Étape 15

Retirez les deux nappes d'interconnexion.

Étape 16

Prenez la pointe d'une spatule pour débrancher le connecteur de la nappe d'écran de sa prise sur la carte mère.

Étape 17

Déposez quelques gouttes d'alcool ispopropylique à haute concentration (90 % ou plus) sous la batterie, dans les encoches en forme de gouttes à côté des coins du compartiment de la batterie.
Attendez environ deux minutes que l'alcool isopropylique pénètre et ramollisse l'adhésif de la batterie avant de passer à l'étape suivante.

Étape 18

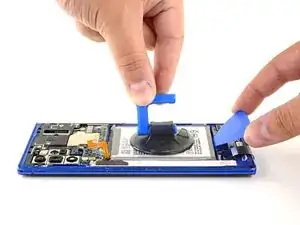

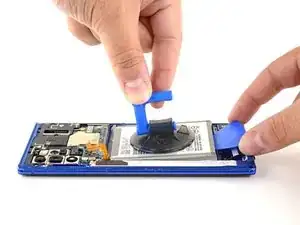

Posez une ventouse au dos de la batterie.
Tirez fortement et constamment sur la ventouse pour commencer à détacher la batterie du châssis.
Si vous avez du mal, déposez quelques gouttes supplémentaires d'alcool isopropylique sous la batterie, laissez agir deux minutes, puis réessayez.
Insérez la pointe d'un médiator dans l'espace créé entre la batterie et le châssis.
N'insérez pas le médiator de plus de la moitié, vous risquez d'abîmer le lecteur d'empreintes digitales qui se trouve en dessous.

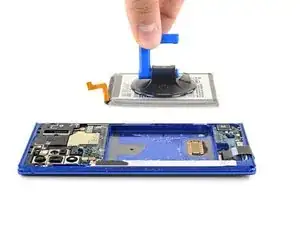

Tirez sur la ventouse pour détacher la batterie.
La batterie se détachera facilement dès que l'alcool isopropylique aura suffisamment pénétré l'adhésif de la batterie.
Au moment de remonter votre téléphone, enlevez les résidus d'adhésif et posez des bandes adhésives étirables, du ruban adhésif double-face ou de l'adhésif prédécoupé pour fixer la nouvelle batterie.

Conclusion

Une fois que vous avez fini, calibrez votre nouvelle batterie pour des performances optimales.

Comparez votre pièce de remplacement à la pièce d'origine. Il vous faudra peut-être transférer d'éventuels composants restants ou retirer des films adhésifs de la nouvelle pièce avant de commencer le remontage.

Pour remonter votre appareil, suivez les étapes ci-dessus en sens inverse.

Déposez vos déchets électroniques dans un centre de recyclage certifié R2 ou e-Stewards.

La réparation ne s’est pas déroulée comme prévu ? Consultez nos conseils basiques de diagnostic ou notre Forum pour obtenir de l’aide.
