Introduction
Il s'agit d'un guide simple montrant les étapes à suivre pour retirer la caméra frontale. N'oubliez pas d'être prudent lors du démontage. Les pièces peuvent se casser facilement.
-
-
Retournez l'appareil de manière à ce que l'arrière du téléphone soit face à vous et que l'écran soit contre votre paume.
-
-
-
Repérez la fente au bas du capot arrière.
-

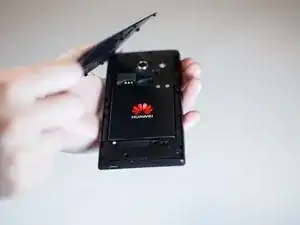

À l'aide de votre ongle, soulevez le couvercle arrière pour exposer la batterie.
-
-
-

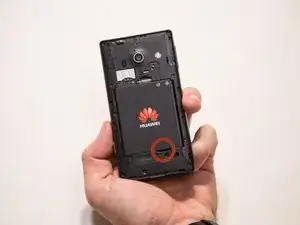

Trouvez l'encoche en retrait à la base de la batterie.
-

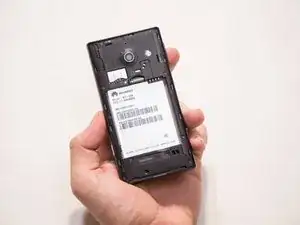

Retirez la batterie du téléphone avec vos doigts en appuyant vers l'avant et en la soulevant vers le haut.
-
-
-
Après avoir retiré la batterie, retirez les vis à l'aide d'un tournevis T6.
-
Il y a onze vis qui maintiennent le couvercle central au reste du téléphone.
-

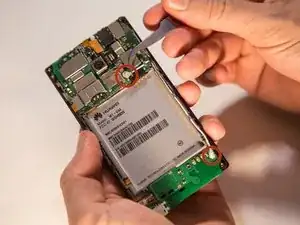

La vis marquée par le cercle orange est recouverte d'un point blanc.
-
-
-
Une fois toutes les vis retirées, utilisez vos doigts pour retirer la partie inférieure du couvercle central.
-
Tirez la partie inférieure du couvercle du milieu vers l'extérieur vers vous, exposant le circuit imprimé en dessous.
-
-
-

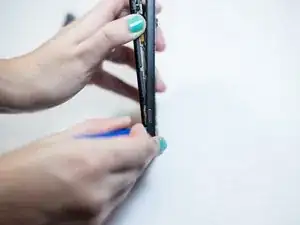

Commencez à contourner les côtés de la plaque de recouvrement, en la détachant doucement.
-
Le couvercle du milieu est un mince morceau de plastique avec le haut-parleur externe à l'intérieur.
-
-
-
L'antenne est un fil blanc mince qui se connecte à la carte de circuit imprimé à deux endroits.
-
-
-

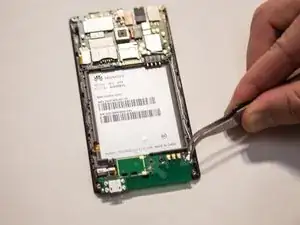

Utilisez un spudger en plastique ou vos doigts pour soulever délicatement les quatre câbles flexibles de la carte principale.
-
-
-
Faites délicatement levier à proximité du petit clip noir avec vos doigts ou une spatule en plastique pour détacher la carte principale.
-
-
-
Avec la carte principale tournée vers vous, la caméra frontale se trouve dans le coin supérieur droit.
-
Il y a un connecteur argenté et un câble flexible noir attaché à la caméra frontale.
-
-
-
À l'aide de la petite pince, déconnectez le câble flexible de la caméra avant de la carte principale.
-
-
-

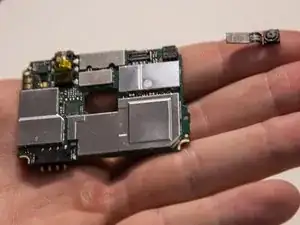

Une fois le câble flexible déconnecté, retirez complètement la caméra avant de la carte principale.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
