Remplacement de la caméra de la Logitech Webcam Pro 9000

Difficulté

Difficile

Étapes

4

Temps nécessaire

20 - 30 minutes

Introduction

Ce guide vous guidera dans le dessoudage des connexions entre la caméra et la carte mère.

  1. AeyHbr6H4nTMxf6O
    AeyHbr6H4nTMxf6O
    DhnZHIrmxAVHryCX

    • Retirez les deux vis Phillips #0 de 8 mm sur le capot arrière.

    • La carte mère relie les deux capots ensemble. NE séparez PAS encore les deux.

    • Il y a un bouton qui se desserre lorsque les vis cruciformes sont retirées. Ne vous inquiétez pas s'il tombe.

  2. bRSDmuJFSaSPpcbC
    bRSDmuJFSaSPpcbC
    CyuYqB4l6O2RlZXR

    • Retirez les quatre vis Phillips n ° 0 de 6 mm reliant la carte mère et le capot avant.

    • NE détachez PAS le câble reliant la carte mère au capot avant.

  3. ndLvfpGtUqDgDv1E

    • Retirez les deux vis Phillips # 0 de 8 mm à l'arrière de la carte mère.

  4. giKw5DLZHnldGuN2
    giKw5DLZHnldGuN2
    ALIpwOmdTFx6n2DI
    YryToYIEaAWWKN1L

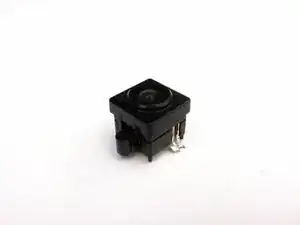

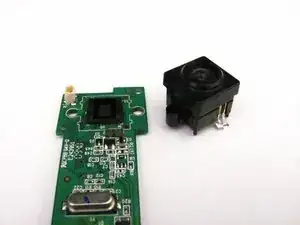

    • Retirez la caméra de la carte mère en dessoudant les deux connexions comme indiqué.

    • Suivez ce lien pour savoir comment souder et dessouder correctement vos pièces.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
