Remplacement de la caméra frontale du Huawei P10 Lite

Rédigé par : Dominik Schnabelrauch
  • Commentaires : 14
Remplacement de la caméra frontale du Huawei P10 Lite

Difficulté

Modérée

Étapes

10

Temps nécessaire

35 minutes - 1 heure

Introduction

Consultez ce tutoriel pour remplacer la caméra frontale de votre Huawei P10 Lite. Remplacez l'adhésif aux endroits nécessaires lors du remontage.

  1. YqiUymRKMTYinZcE
    YqiUymRKMTYinZcE
    1x5qv4HPtVGSmvpD
    byJlAME6WaXCgGa2

    • Insérez la pointe d'un médiator entre la coque arrière et le châssis central et faites-la glisser sur tout le tour du téléphone pour faire céder l'adhésif.

    • Si l'adhésif résiste trop, servez-vous d'un iOpener pour le faire ramollir.

    Mit dem Saugnapf die Rückseite anheben hilft ungemein…

    Matthias Eberle -

    Had to use blue wedge tool to wedge open bottom plate from the rim part in order to then use the tip of the blue opening pick under the back plate to then cut the glue. It’s like placing a pie server or knife under the plate once there’s a gap between the rim and the back plate.

    Jane -

    Be careful, there’s a cable to fingerprint sensor, very close to the edge (see pictures below)… It’s very easy to cut it through with the pick, as I just learned :)

    dambig -

  2. F5lCy2LZ2xfWDDqg
    F5lCy2LZ2xfWDDqg
    Na6gp15IRbPSW3Ll
    2xyqfXZApukGpaZe

    • Une fois que vous avez fait céder l'adhésif de tous les côtés, faites pivoter votre médiator pour séparer la coque arrière du téléphone.

    • Tournez la coque arrière vers la droite du téléphone.

  3. oPLqQqGCxyiCQ6oZ
    oPLqQqGCxyiCQ6oZ
    gZgRjiB2CuBip3Xu

    • Retirez l'autocollant avec une pincette.

    • Dévissez les deux vis cruciformes #00.

    • Dévissez les quatre vis cruciformes #00 de 2,5 mm.

    Schritt 3 und 4 kann man sich komplett sparen. Wozu auch. Kann gleich mit Schritt 5 weitergemacht werden, zuvor einfach das Flachbandkabel vom Fingerabdrucksensor an der Rückabdeckung abklemmen und fertig.

    Bobby mcgee -

    There are four silver screws and two black to be removed.

    Jane -

    Translate what Bobby mcgee said:

    Step 3 and 4 can be completely ignored. What for? You can continue with step 5, just disconnect the ribbon cable from the fingerprint sensor on the back cover and you're done.

    Antonio Sun -

    However, the reason step 3 and 4 should not be skipped is Step 6 — Use an iOpener to loosen the adhesive beneath the battery. I.e., the adhesive cannot be easily removed without heat, however, that heat might damage the electric chips. Thus they’d better be removed first.

    Antonio Sun -

  4. jMQb6f2oPStGtZUm
    jMQb6f2oPStGtZUm
    QdMRkHKjOFsRwEGW

    • Ôtez la plaque de protection de la carte mère avec une pincette.

    • Servez-vous de l'extrémité plate d'une spatule (spudger) pour déconnecter la nappe du capteur d'empreintes digitales.

    • Lors du remontage, appliquez à nouveau de l'adhésif là où c'est nécessaire.

    Welchen Klebstoff soll man verwenden?

    josef navratil -

    Hallo Josef,

    sollte bei deinem Ersatzteil kein Klebstoff oder Klebeband dabei gewesen sein, kannst du dünne Streifen Doppelseitiges Klebeband verwenden. Es gibt für das Huawei P10 Lite auch schon zugeschnittene Klebestreifen zu erwerben, hierbei gilt aber je nach Händler Rezessionen zu lesen, ob die Klebestreifen auch wirklich halten.

    Dominik Schnabelrauch -

    Note that there is a copper-colored sticker to lift up near the flat cable connected from the phone the finger pad. Lift the main board plate (shield) up SLOWLY from the camera side to the other end as the plate is wedged in place.

    Jane -

    what adhesive is recommended? thanks

    darren -

    Hi darren,
    pre-cut adhesive would be the best solution if you can source it. Otherwise a two-sided adhesive tape or carefully used E6000 adhesive glue will be your friend.

    Tobias Isakeit -

  5. OhrsLhJdFEEJZoyT
    OhrsLhJdFEEJZoyT
    XUmIYRSe4fT2lvmX

    • Ôtez le tiroir de la carte SIM avant de faire toute autre chose.

  6. pYM1NvRB4CGOZrV1
    pYM1NvRB4CGOZrV1
    gnFqS3uDt3jc5gBk
    K5uFSjMakqKGHXSL

    • Dévissez les trois vis cruciformes #000.

    • Avec une pincette, retirez les deux plaques métalliques qui recouvrent les nappes sur la carte mère.

  7. cSvoCEQMrsM5ZgQr
    cSvoCEQMrsM5ZgQr
    ZpdvSmWtRYOpW3Bi
    BNsH4NRw2kfZlnxB

    • Prenez l'extrémité plate d'une spatule pour débrancher les nappes principales, de l'écran et des boutons de volume et de marche.

  8. IZyLDwNOJxxIERev
    IZyLDwNOJxxIERev
    vqSGyfCQeAhB5J4j

    • Déconnectez la nappe de la batterie avec une spatule.

    • Débranchez le câble d'antenne avec une pincette.

  9. w5XIVlq6IdNwTiQl
    w5XIVlq6IdNwTiQl
    MFre2nnBiAYMj3hw
    agoTVnLmReATrWTg

    • Détachez la nappe de la prise jack avec l'extrémité plate d'une spatule.

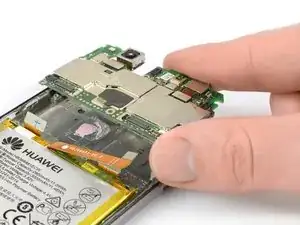

    • Faites levier sur la carte mère avec un médiator jusqu'à ce que vous ayez une bonne prise.

    • Les deux caméras sont toujours reliées à la carte mère. Ne les endommagez pas pendant que vous la retirez.

    • Ôtez la carte mère.

    • Si vous voulez remplacer la carte mère, il faut déconnecter les deux caméras et les transférer sur votre pièce de rechange.

    • Au dos de la carte mère se trouvent des pads thermiques (les trucs roses qui ressemblent à du caoutchouc) servant à dissiper la chaleur. Si les pads sont cassés ou desséchés ou collent à l'ancien écran, vous devez poser de nouveaux pads thermiques sur le nouvel ensemble écran ou sur la carte mère.

    Clear and to the point. Many thanks…

    Richard Marere -

    Where to buy new motherboard original huawei.

    Neil -

  10. ua3TdiqDMCkFvdyt
    ua3TdiqDMCkFvdyt
    PEAHvfM6Et2sQD2y

    • Déconnectez la nappe de la caméra frontale à l'aide d'une spatule (spudger).

    • Retournez la carte mère et saisissez la caméra à l'aide d'une pincette. Faites passer la nappe à travers l'encoche prévue dans la carte mère.

    • Retirez la caméra frontale.

Conclusion

Pour remonter votre appareil, veuillez suivre les instructions en ordre inverse. Remplacez l'adhésif aux endroits nécessaires lors du remontage.
