Introduction

Avant de commencer ce guide, assurez-vous que l'appareil est à la fois débranché et froid ; le non-respect de cette consigne peut entraîner une électrocution ou des brûlures.

  1. cc1laLJeDE2L4YSx
    cc1laLJeDE2L4YSx
    6ZMCXjMqPJl4G3YJ
    IEKU6XRm3O2BSOyI

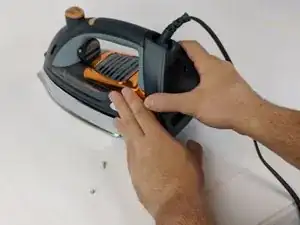

    • Utilisez le tournevis cruciforme #0 pour retirer les deux vis de 11,49 mm à l'arrière du fer.

    • Retirez la pièce de couverture arrière.

    • Assurez-vous que le fer est débranché et refroidi.

  2. mkUlQdLLyZEdgd2f
    mkUlQdLLyZEdgd2f
    QMrBj4LpboVxoRnw
    • Utilisez le tournevis cruciforme n° 0 pour retirer les deux vis de 11,77 mm qui maintiennent la pince blanche au fer.

    • Utilisez le tournevis cruciforme n° 0 pour retirer les deux vis de 6,58 mm retenant les fils noirs au corps du fer.

    • Retirer le fil noir gauche libérera également le fil rouge, attaché par la même vis.

  3. NRKjZW4y6EBjwD5A
    • Tirez l'extrémité fendue du cordon d'alimentation vers le haut à travers le joint à rotule.

    • Mettez de côté le cordon d'alimentation.

  4. XPOdWMFwFck6KHiZ
    XPOdWMFwFck6KHiZ
    ecJiAPlbZrBaLPfR
    SZyElTWdfvsnhQUo

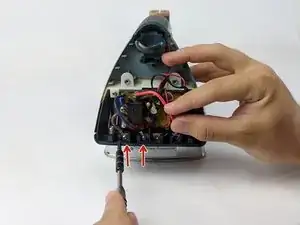

    • Utilisez le tournevis cruciforme n° 0 pour retirer les vis restantes de 6,58 mm qui maintiennent les fils en bas (marron et bleu).

    • Supprimer de gauche à droite

    • Déclipsez la pièce d'adaptation noire en bas à droite.

    • Ordre des fils (de gauche à droite) : marron, bleu, rouge, noir

  5. w2YSreSkNjJaEUT1
    w2YSreSkNjJaEUT1
    sNGrYM2x6MJhcTH2
    • Utilisez le tournevis cruciforme n° 0 pour retirer les deux vis de 9,75 mm (gauche et droite) fixées au circuit imprimé.

  6. sHagHMDg1LBbYjxT
    sHagHMDg1LBbYjxT
    mKfTd11PIN1erahE
    • Utilisez le tournevis cruciforme n° 0 pour retirer les deux vis de 9,82 mm (gauche et droite) de la bordure blanche en haut du circuit imprimé.

    • Tirez doucement le circuit imprimé de la position fixée.

    • Le circuit imprimé ne sera pas complètement séparé à ce stade.

  7. LZfyEVSQdSQLKZYo
    LZfyEVSQdSQLKZYo
    FlOXfGeCtmgjmfJX
    GbEEbdeeuwdI66VO
    • Retirez la pièce d'affichage du mode et mettez-la de côté.

    • Soulevez la poignée et remuez la garniture en plastique et la lunette orange-chrome hors du dessous de la poignée.

  8. POPdF4VTNaur6BCX
    • Retirez le câble de connexion de l'adaptateur connecté dans la poignée en tirant légèrement.

    • Mettez de côté le circuit imprimé.

    That doesn't repair it.

    Does circut board need to be replaced.

    What next after disassembly.

    orlando jones -

    What is the part number for the circut board and where can I purchase.

    orlando jones -

    What are the symptoms of a defective circuit board, what is the part number for it, and where can it be purchased?

    mchlgrblsk -

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
