Remplacement de la carte de contact du bouton avant du Nintendo Switch Pro Controller

Rédigé par : Daniel Tagalog
  • Commentaires : 7
Remplacement de la carte de contact du bouton avant du Nintendo Switch Pro Controller

Difficulté

Modérée

Étapes

12

Temps nécessaire

10 - 15 minutes

Introduction

Les boutons avant d'une manette Nintendo Switch Pro sont censés être fluides et avoir un temps de réponse ultra-rapide. Si votre contrôleur ne fonctionne pas au plus haut niveau, cela signifie que vous continuerez à perdre des jeux. Le contrôleur doit être le meilleur possible pour que vous puissiez jouer à votre potentiel ultime. Si vos boutons avant sont collants, ne répondent pas ou n'appuient pas complètement, utilisez ce guide pour retirer et remplacer vos boutons. Ce guide nécessite un tournevis Phillips #00 pour le retrait des vis.

  1. iaKRfcPV2HNC5yUK

    • Retournez la manette de sorte que les autocollants soient face au plafond.

    • Utilisez un tournevis JIS 00 pour retirer les deux vis noires de 8,4 mm qui fixent les poignées, situées aux extrémités des poignées.

    Be carefull, these screws are super easy to strip even with the right tools.

    Lukas Eberharter -

    I tried editing these instructions after I had trouble with stripping screws, but it doesn't seem to take. The issue is that these are JIS and not Phillips screws. They are VERY similar looking but a Phillips head screwdriver will strip the screws.

    Isaac Webb -

    I tried using a Philips #00 screwdriver but it didn’t work

    vincent ingrassia -

  2. pFHHOlTyvlQ43DOC
    pFHHOlTyvlQ43DOC
    KCE54LsPyGnuWTkW
    UNYZtREEKVfHallZ

    • Ôtez soigneusement la coque des poignées.

  3. 3OnYDcOU1gVR2fEG

    • Utilisez un tournevis JIS 00 pour retirer les quatre vis argentées de 6,8 mm de long qui fixent la coque arrière en plastique transparent.

  4. Zb3Ool4Evh63KKVd
    Zb3Ool4Evh63KKVd
    E4qBEgOibCQbXlIJ
    jihxJQfDSqclVJnF

    • Soulevez délicatement la coque plastique transparente à l'aide de votre ongle.

  5. p4bHAkTpIvuBFIfc

    • Retirer la coque arrière transparente

  6. yUbMYllrTC6sSOGL
    yUbMYllrTC6sSOGL
    6pxWhyQpxoXGbs22
    vEF6WXIGCHUebiZO

    • Retirer la batterie lithium-ion en soulevant son côté gauche avec un ongle ou un outil d'ouverture en plastique.

    • Il n'est pas nécessaire d'appuyer fort.

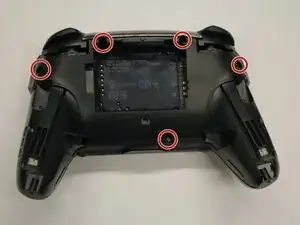

  7. Y4MxYcyB2sNTyCTT
    Y4MxYcyB2sNTyCTT
    l1gMESesCYAIeagX
    fclciMdrigKjfbLC

    • Retirez les cinq vis à tête ronde de 5 mm avec le tournevis cruciforme #00.

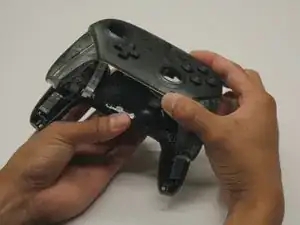

  8. jgeVng4Dbe3Hs5AC
    jgeVng4Dbe3Hs5AC
    Xrkp3MgqImxLqgiq

    • Retirez délicatement la plaque avant du corps à l'aide d'un outil d'ouverture iFixit.

    • Séparez les couvercles en plastique en les séparant du corps du contrôleur.

    • Évitez d'utiliser une force excessive lorsque vous retirez le couvercle pour éviter d'endommager le câble plat blanc.

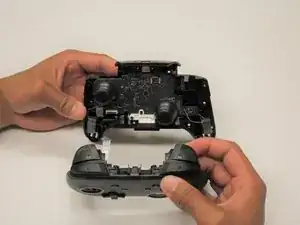

  9. gqvPtoIyjxYRH5TP
    gqvPtoIyjxYRH5TP
    eevFwmf32sTfkDCA
    mC1IyXIyYKRHL4ja

    • Utilisez votre ongle pour soulever le clip de câble plat noir.

    • Retirez délicatement le câble plat du connecteur.

    • Seule une petite force devrait être nécessaire pour retirer le câble plat.

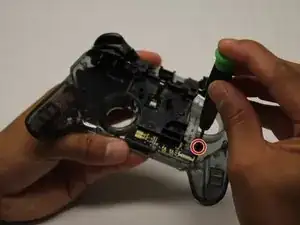

  10. mOeU4BaHvWqicoUP
    mOeU4BaHvWqicoUP
    GxTTSaOVph2YRNju
    1GtjklwBWY3TfVnh

    • Retirez les quatre vis du circuit imprimé supérieur à l'aide d'un tournevis cruciforme #00.

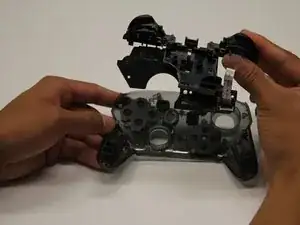

  11. bMOxwjJIZRoj1vF6
    bMOxwjJIZRoj1vF6
    KKWJULWA6vr1SeTp

    • Retirez le circuit imprimé supérieur.

  12. rj1jyfdSt5HKt4IU
    rj1jyfdSt5HKt4IU
    rT4qNvbOPYmPS3b6

    • Utilisez un outil d'ouverture iFixit pour relever la languette de verrouillage du connecteur ZIF.

    • Retirez le câble plat noir.

    • Retirez le panneau inférieur.

    • Seule une petite force devrait être nécessaire pour retirer le câble plat.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.

Auteur

Daniel Tagalog

Membre depuis le 10/10/19

1724 Réputation

4 commentaires

Hey Daniel! Thank you very much for this tutorial.

May I ask you, do you know the part code of this specific board or where I can find it online?? My pro controller d-pad came malfunctioning from factory and I think I’ll challenge myself to try and buy a new one to replace it.

Tassio -

I broke the locking tab on the ZIF connector what can I do?

Jonathan Martinez -

I’ve been looking myself and can’t find any replacement button board to buy - just asking again if anyone knows how to find or where to buy one?

Brandon Green -

if anyone else is reading this article... I easily found a nice set of replacement buttons that fit well on zedlabz. they're made in china and they are good quality rigid plastic with pleasant texturizing so they are easy to grip and press. happy fixing!

George Harrison Fricklas -
