Introduction
Ce guide vous aide à remplacer la carte LVDS en retirant le capot arrière pour révéler la carte LVDS.
-
-
Commencez par retirer le cadre de l'écran.
-

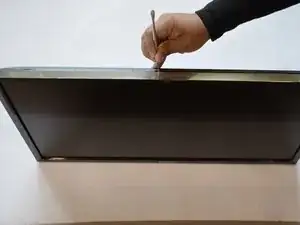

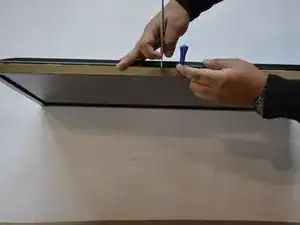

Utilisez une paire de spudgers pour faire levier entre le cadre et le reste du moniteur.
-
posez le moniteur sur le dos et retirez le couvercle de l'écran.
-
-
-
Retournez le moniteur afin qu'il soit face vers le bas.
-
Retirez la vis unique au milieu à l'aide d'un tournevis cruciforme n° 2.
-

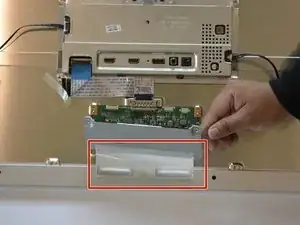

Retirez le support pour révéler le panneau de signal d'affichage basse tension.
-
-
-
Débranchez le câble ruban du signal d'entrée du haut de la carte.
-
Déconnectez les nappes du signal de sortie à l'aide d'une spatule en plastique pour soulever le verrou de connexion.
-
Retirez et remplacez la carte LVDS.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse. Assurez-vous que le cadre s'enclenche complètement tout autour du moniteur.
