Remplacement de la carte des boutons de volume de l'enceinte Sonos Play 3

Rédigé par : Christina Santini

Commentaires : 2

Remplacement de la carte des boutons de volume de l'enceinte Sonos Play 3

Difficulté

Modérée

Étapes

Temps nécessaire

15 - 20 minutes

Introduction

La carte des boutons de volume se connecte directement sur la carte mère et est vissée sur le toit du boîtier de l'enceinte. Si vos boutons ne répondent pas ou semblent collés, vous devrez peut-être retirer le panneau de boutons.

Outils

Étape 1

Insérez une spatule le long du bord de la grille et utilisez-la délicatement pour retirer la grille du boîtier. Faites glisser la spatule sur la longueur de la grille pour détacher tous les clips qui la maintiennent en place.

Étape 2

Tirez doucement la grille loin du corps de l'enceinte, révélant derrière elle le tweeter et deux haut-parleurs Medium.
Il peut y avoir une sorte d'adhésif noir retenant les clips de la grille au reste du corps ; cependant, il a déjà été supprimé sur notre modèle.

Étape 3

Dévissez les huit vis cruciformes n° 2 de 38 mm fixant le panneau avant des haut-parleurs au boîtier.
Dévissez la seule vis cruciforme n° 2 de 25 mm située sur le côté gauche du panneau. Elle peut être cachée sous l'autocollant d'annulation de la garantie que vous devrez retirer.
Dévissez la seule vis cruciforme n° 2 de 19 mm, qui est la dernière vis qui maintient le panneau avant au boîtier.

Étape 4

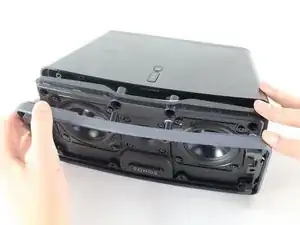

Retirez le panneau avant avec précaution.
Notez qu'il y a deux pièces dans le panneau avant qui doivent rester dans leur ordre d'origine.

Étape 5

Déconnectez le panneau avant de la carte mère en atteignant et en poussant sans forcer la languette sous le connecteur du câble et en tirant vers vous.

Étape 6

Retirez délicatement la carte sans fil située au bas du panneau avant des haut-parleurs en tirant vers le haut et vers l'extérieur avec votre index et votre pouce.

You must first loosen the Phillips #1 screws holding the plastic brackets that keep the Wi-Fi card in place.

Olivier Biot - 04/10/20

On the Sonos Play 3 I opened, the Wi-Fi card lied flat below the plastic clips. Between the card and the clips, there were 2 rectangular foam pads glued to the Wi-Fi card.

Olivier Biot - 27/10/20

Étape 7

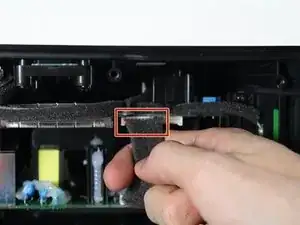

Déconnectez la carte mère de la carte d'alimentation en atteignant doucement et en poussant la languette sous le connecteur du câble et en tirant vers vous.

Étape 8

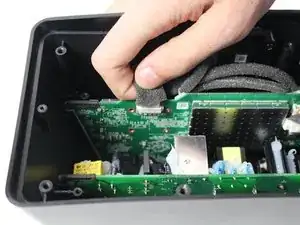

Déconnectez la carte mère de la carte des boutons de volume en saisissant délicatement le connecteur et en le tirant vers vous.

Étape 9

À l'aide d'un tournevis cruciforme n° 2, retirez les 4 vis fixant les deux panneaux en plastique en bas.

Étape 10

Retirez les deux panneaux en plastique de chaque côté de l'appareil qui maintiennent la carte mère et la carte d'alimentation en place.

Étape 11

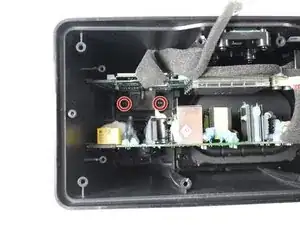

À l'aide d'un tournevis cruciforme, dévissez les deux vis à l'arrière de l'appareil qui maintiennent la carte mère en place.

Étape 12

Retirez délicatement la carte mère de l'enceinte Sonos en la faisant glisser vers vous.
Lorsque vous remettez la carte mère à l'intérieur de l'appareil, assurez-vous qu'elle glisse doucement dans les fentes des deux côtés.

Étape 13

Retirez les quatre vis fixant la carte des boutons au boîtier.
Vous aurez peut-être besoin d'un tournevis spécial pour retirer les deux vis inférieures. Nous avons utilisé le manche de fixation flexible de notre kit iFixit 54 embouts.
