Introduction

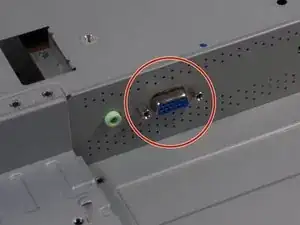

Le HP w2216h dispose de 3 ports de sortie de signal. L'un est un port HDMI qui produit la vidéo et le son. L'un est un port VGA qui produit de la vidéo. Et l'un est un port audio pour haut-parleurs externes. Chacun de ces ports est supprimé en une seule partie.
-
-
Utilisez le tournevis Phillips # 000 pour retirer les 4 vis rondes de 12 mm sur le panneau arrière.
-
-
-
À l'aide d'une tête Philips # 000, retirez 2 vis plates de 12 mm au-dessus du support de montage du support.
-
En utilisant une tête Ph1 Philips avec l'extension flexible de 150 mm, retirez 1 vis de tête Philips sous le support de montage du support.
-
Le support se retirera facilement.
-
-
-
Tournez le moniteur pour que l'écran vous soit confronté.
-
Soulevez la lunette noire au-dessus du métal en plaçant votre spudger en métal entre la lunette et le métal et en tournant légèrement l'outil.
-
-
-
Soulevez le ruban gris du haut du moniteur pour exposer le câble du ruban.
-
Retirez le câble ruban en faisant glisser le connecteur vers le centre de l'ensemble écran.
-
Soulevez le ruban réfléchissant à côté du ruban gris.
-
-
-
Retirez les vis rondes Ph1 8 mm Philips sur le bord extérieur de l'assemblage de l'écran.
-
Soulevez l'écran de l'ensemble d'écran.
-
-
-

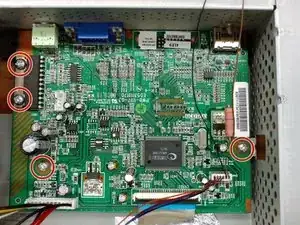

Retirez toutes les vis Phillips # 000 de 8 mm qui maintiennent la carte en place.
-
Retirez le câble ruban vers le bas de la carte en faisant glisser le câble loin de la carte.
-
Retirez les deux bus de fils encore sur la carte.
-
-
-
Soulevez la carte hors de l'assemblage de l'écran en tirant d'abord la carte loin du mur où les ports sont montés, puis vers le haut.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
