Introduction
Les ports USB de cette carte fille sont utilisés pour lire les données depuis des périphériques USB, les données passent par cette carte permettant par exemple à un stockage externe de transférer des données vers l’ordinateur.
-
-
Retournez l’ordinateur portable de sorte que la batterie située sur la partie inférieure de l’appareil soit accessible.
-
Dévissez les deux vis argentées de 11 mm qui se trouvent en haut de la batterie.
-
-
-

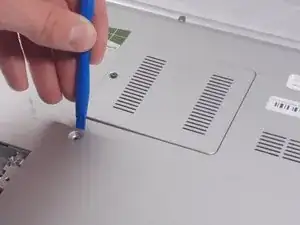

Insérer un outil d’ouverture en plastique entre le cache arrière et la batterie sur le côté supérieur gauche de l’appareil.
-
Appuyez sur l’outil d’ouverture en plastique jusqu’à ce que la batterie se soulève de l’arrière de l’ordinateur portable.
-

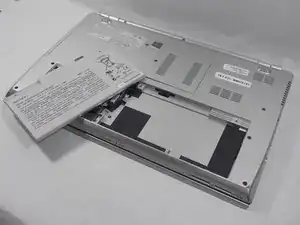

Prenez la batterie et retirez-la de l’appareil.
-
-
-

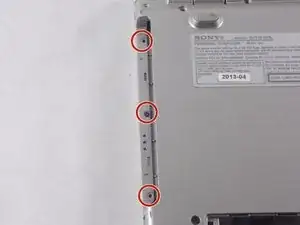

Dévissez les trois vis de 4 mm avec un tournevis JIS n° 0.
-

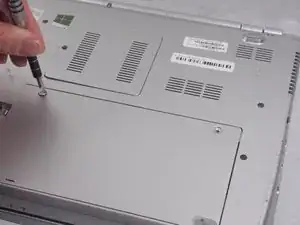

Dévissez les huit vis de 7 mm avec un tournevis JIS n° 0.
-

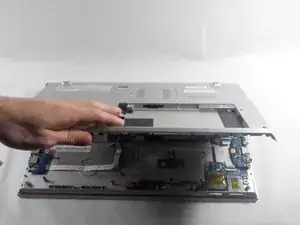

Prenez et soulevez les bords du cache arrière pour le détacher du reste de l’ordinateur.
-
-
-
Prenez le lecteur optique situé près du bord de l’ordinateur et retirez-le.
-

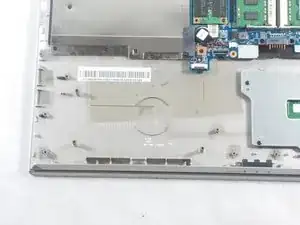

Dévissez les trois vis de 7 mm avec un tournevis JIS n° 0.
-
-
-

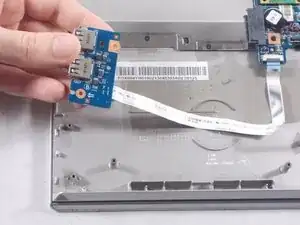

Soulevez la carte électronique et débranchez la nappe d’interconnexion de l’ordinateur.
-
Soulevez le clapet de verrouillage et tirez l’extrémité de la nappe d’interconnexion pour la débrancher de son connecteur.
-
Pour remonter votre appareil, suivez ces instructions dans l’ordre inverse.
