Remplacement de la carte mère de la Logitech Webcam Pro 9000

Rédigé par : Cory Davis
  • Commentaires : 0
Remplacement de la carte mère de la Logitech Webcam Pro 9000

Difficulté

Difficile

Étapes

8

Temps nécessaire

30 - 40 minutes

Introduction

Un kit de soudure est nécessaire pour isoler complètement la carte mère car nous devrons dessouder les joints USB et caméra.

  1. AeyHbr6H4nTMxf6O
    AeyHbr6H4nTMxf6O
    DhnZHIrmxAVHryCX

    • Retirez les deux vis Phillips #0 de 8 mm sur le capot arrière.

    • La carte mère relie les deux capots ensemble. NE séparez PAS encore les deux.

    • Il y a un bouton qui se desserre lorsque les vis cruciformes sont retirées. Ne vous inquiétez pas s'il tombe.

  2. bRSDmuJFSaSPpcbC
    bRSDmuJFSaSPpcbC
    CyuYqB4l6O2RlZXR

    • Retirez les quatre vis Phillips n ° 0 de 6 mm reliant la carte mère et le capot avant.

    • NE détachez PAS le câble reliant la carte mère au capot avant.

  3. eDaZRKeRgHcRoVvc
    eDaZRKeRgHcRoVvc
    TKtHMLMXJ6ajJESX
    kUmC3JC3uwneGTnR

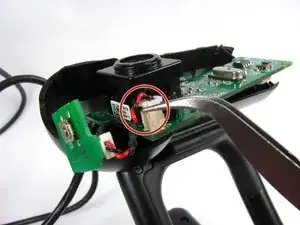

    • Saisissez le connecteur blanc reliant le fil de la puce du bouton à la carte mère.

    • Saisissez entre les languettes et la douille.

    • Remuez le connecteur d'avant en arrière pour le retirer de la boîte de connexion

    • Ne vous inquiétez pas si vous détachez la connexion du fil rouge et noir sur le bouton d'alimentation.

  4. 1OmJyPFUpl2vOMjT
    1OmJyPFUpl2vOMjT
    g5iF2efpoYXl2Hvr

    • Saisissez le connecteur de fil blanc entre les languettes et la prise.

    • Remuez le connecteur d'avant en arrière pour retirer le capot avant de la carte mère.

  5. gSPMEa51BCXUvZ5l
    gSPMEa51BCXUvZ5l
    5dnUiAkmTJDNnMVB

    • Utilisez une pince à épiler pour saisir le connecteur de fil blanc à l'arrière de la carte mère.

    • Remuez le connecteur d'avant en arrière pour le retirer de la prise.

  6. pF1f3XHpmm13jGSY
    pF1f3XHpmm13jGSY
    a2krSYUyQVrwZJoR

    • Dessoudez le joint à l'avant de la carte mère pour détacher complètement le câble USB.

    • Suivez ce lien pour savoir comment souder et dessouder correctement vos pièces.

  7. ndLvfpGtUqDgDv1E

    • Retirez les deux vis Phillips # 0 de 8 mm à l'arrière de la carte mère.

  8. giKw5DLZHnldGuN2
    giKw5DLZHnldGuN2
    ALIpwOmdTFx6n2DI
    YryToYIEaAWWKN1L

    • Retirez la caméra de la carte mère en dessoudant les deux connexions comme indiqué.

    • Suivez ce lien pour savoir comment souder et dessouder correctement vos pièces.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
