Remplacement de la carte mère du Emerson EM744

Rédigé par : Micalle Marin
  • Commentaires : 0
Remplacement de la carte mère du Emerson EM744

Difficulté

Modérée

Étapes

6

Temps nécessaire

10 minutes

Introduction

Ce guide vous montrera comment remplacer une carte mère sur un Emerson EM744. Les outils nécessaires pour ce remplacement sont un tournevis n ° 00, des outils d’ouverture, un spudger et un kit de soudure.

  1. WhleoGowxyY1Q3MM

    • Utilisez un foret Phillips 00 pour retirer deux vis de 3 mm du bas de la tablette.

  2. ZNfLNNxkUy6kedOu
    ZNfLNNxkUy6kedOu
    qQGJLySDD6GpIGWG
    NJQP25HRPc2Slo1W

    • Insérez le spudger en nylon au bas de la tablette et faites-le glisser doucement vers le haut.

    • Séparez les deux côtés de la tablette pour exposer le circuit imprimé, la batterie et les autres composants de la tablette.

  3. Idc4AENpmD5iwm4l

    • Utilisez un foret Phillips 00 pour retirer 3 vis du dessus de la tablette.

  4. cc2YHiJEUUUiBESA
    cc2YHiJEUUUiBESA
    Jea4ODANu3fh5ehc

    • Débranchez les trois connecteurs de ruban de la carte de circuit avec le spudger en nylon.

  5. 4TLFDQTOphNASpUU

    • Retirez le ruban adhésif de la carte mère.

  6. NCMnFAgPTfuYMk1H
    NCMnFAgPTfuYMk1H
    JBrhYFRUluuy6pUF
    HcnKeRgiXvAMTEnK

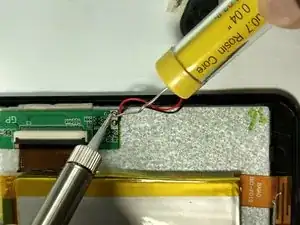

    • Dessouder le fil positif (rouge) sur le fil positif (+), puis dessouder le fil négatif (noir) sur le fil négatif.

    • Reportez-vous au guide technique de la soudure.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l’ordre inverse.
