Introduction
Si votre appareil photo Panasonic Lumix DMC-ZS35 ne s'allume pas, ou si un autre composant de l'appareil photo ne fonctionne pas comme prévu, il se peut qu'il s'agisse d'un problème avec la carte mère Lumix. En suivant ce guide, vous pourrez retirer et remplacer la carte mère de votre Lumix.
Avant de remplacer la carte mère, jetez un œil à ce Guide de dépannage pour voir s'il existe une solution plus simple à votre problème. Avant de commencer, assurez-vous d'éteindre complètement votre appareil photo et de retirer sa batterie.
-
-

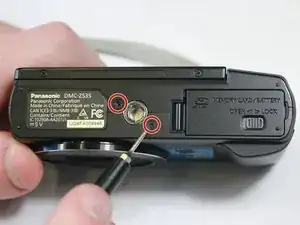

Retirez les six vis de 4 mm situées sur le côté et en bas du boîtier de la caméra à l'aide d'un tournevis cruciforme n ° 000.
-
-
-

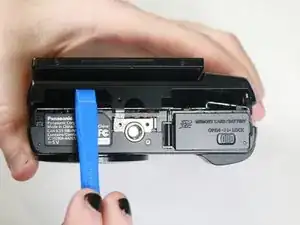

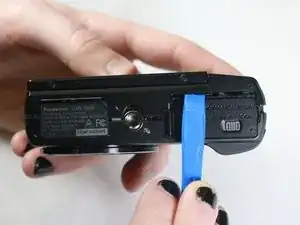

Utilisez un outil d'ouverture en plastique pour séparer soigneusement le boîtier arrière du corps principal de l'appareil photo. Il est conseillé de parcourir toute la «jointure» du boîtier et de la caméra avec l'outil pour assurer une séparation complète.
-
-
-
Soulevez doucement le boîtier arrière du corps de l'appareil photo. Il est recommandé d'appliquer la force minimale nécessaire pour éviter tout dommage involontaire à la caméra ou au boîtier.
-
-
-

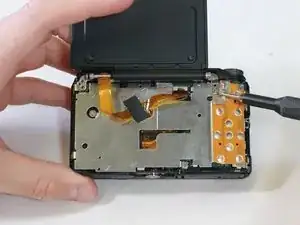

Dévissez les quatre vis de 3 mm maintenant la charnière de l'écran LCD en place à l'aide d'un tournevis cruciforme n ° 000.
-
-
-

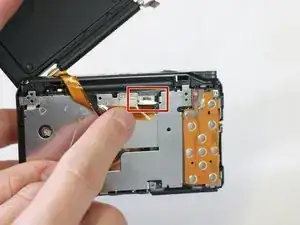

Tirez doucement le câble ruban de l'écran LCD du port interne pour déconnecter l'écran et éviter tout dommage indésirable.
-
Soulevez l'écran LCD libéré de la caméra de base pour terminer le processus.
-
-
-
Retirez les quatre vis Phillips # 000 de 2 mm sur les côtés de la plaque métallique interne exposée dans la caméra.
-
-
-

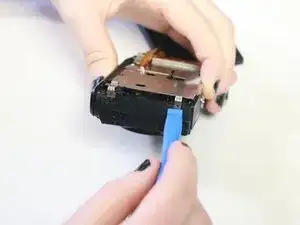

À l'aide d'un outil d'ouverture iFixit, retirez délicatement le placage.
-
Retirez délicatement le câble ruban reliant le placage au composant de l'objectif.
-
-
-

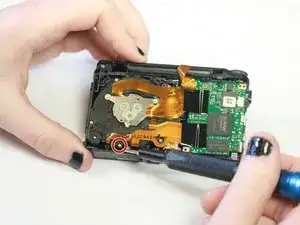

Retirez les vis de 2 mm qui maintiennent l'objectif en place à l'aide d'un tournevis cruciforme n ° 000, situé le long du périmètre du composant de l'objectif dans son boîtier.
-
-
-
Soulevez avec précaution le composant de l'objectif du boîtier une fois qu'il est libéré.
-
Assurez-vous que tous les connecteurs et câbles sont déconnectés entre l'objectif et les autres composants avant la séparation.
-
-
-

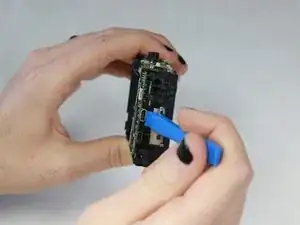

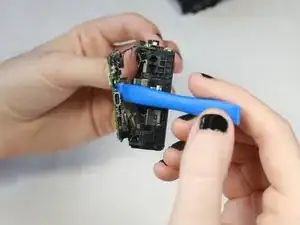

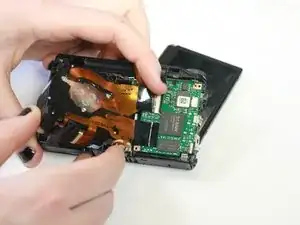

À l'aide de l'outil d'ouverture, faites délicatement levier sur la carte mère. Exécutez l'outil d'ouverture le long des bords extérieurs de la carte mère si nécessaire pour le desserrer jusqu'à ce qu'il soit complètement retiré.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
