Remplacement de la carte mère du Sony Vaio SVE151G11L

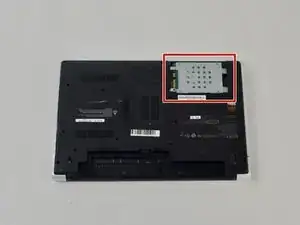

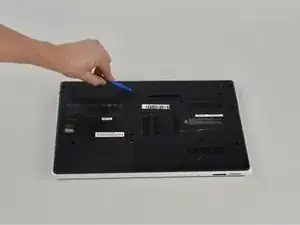

Retournez l’ordinateur portable de sorte que le dessous soit visible et face à vous.

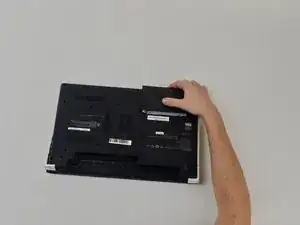

En vous plaçant de sorte que le code-barres et les étiquettes soient orientés à l’endroit et lisibles, poussez le loquet gauche vers le haut et dans la direction opposée à la vôtre.

En vous plaçant de sorte que le code-barres et les étiquettes soient orientés à l’endroit et lisibles, poussez le loquet droit vers le haut et dans la direction opposée à la vôtre.

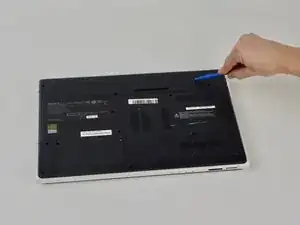

Repérez la petite encoche entre la batterie et le châssis de l’ordinateur portable. Soulevez à partir de l’encoche et faites pivoter la batterie vers le haut en l’éloignant de vous.

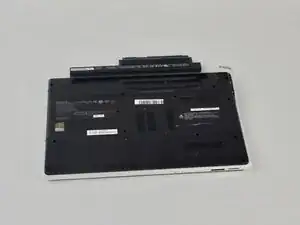

Tirez la batterie hors de l’ordinateur portable.

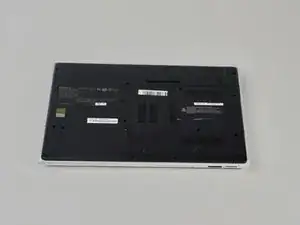

Retournez l’ordinateur portable de sorte que le dessous soit tourné vers le haut.

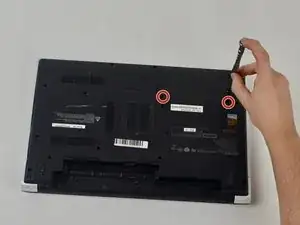

Retirez les deux vis du bas situé dans le coin supérieur droit du cache du disque dur, avec un tournevis cruciforme de taille P000.

Retirez le cache du disque dur.

Retirez les vis qui maintiennent le disque dur avec un tournevis cruciforme n° 000.

Tirez sur la languette en plastique pour détacher le disque dur de l’ordinateur portable.

Soulevez le disque dur pour le retirer de l’ordinateur portable.

Retournez l’ordinateur portable à l’envers.

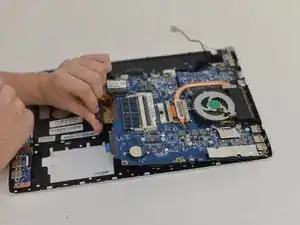

Retirez les vis qui maintiennent la carte mère en place.

Séparez la carte mère du châssis.

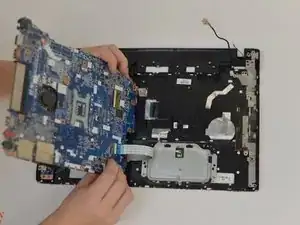

Débranchez la nappe de connexion de la carte mère.

Retirez la carte mère de l’ordinateur portable.
