Remplacement de la carte mère du Toshiba Qosmio X775-3DV80

Retournez votre ordinateur portable de sorte que le dessous soit face à vous.

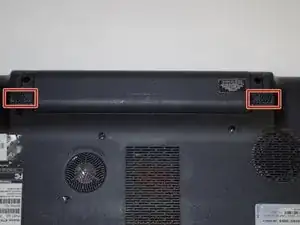

Identifiez les deux loquets de déverrouillage situé des deux côtés de la batterie.

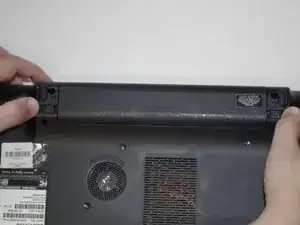

Faites glisser simultanément les deux loquets de déverrouillage vers l’extérieur pour détacher la batterie.

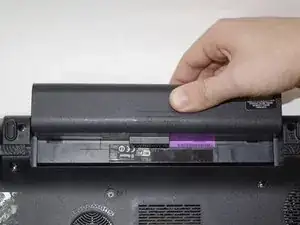

Tirez la batterie directement hors de son emplacement pour la retirer.

Repérez la vis sous l’ordinateur portable qui maintient le lecteur optique.

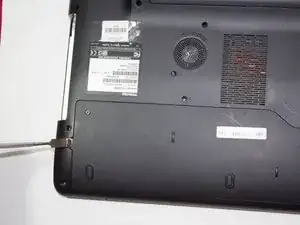

À l’aide d’un tournevis cruciforme n° 00, retirez la vis qui maintient le lecteur optique.

À l’aide de vos doigts ou d’un spudger, sortez le lecteur optique de son compartiment de sorte que vous puissiez le saisir.

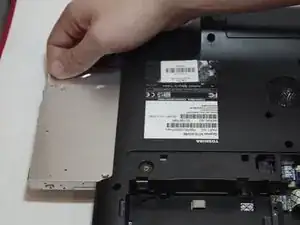

Tirez le lecteur optique hors de son compartiment sur le côté de l’ordinateur portable.

Dévissez l’unique vis du cache de maintenance en la dévissant dans le sens antihoraire avec un tournevis cruciforme n° 00.

À l’aide d’un spudger ou d’un outil d’ouverture en plastique, faites levier pour retirer le cache de maintenance.

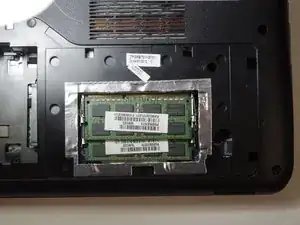

À l’aide de vos doigts, écartez les languettes des deux côtés des modules de RAM.

Retirez la RAM de son slot.

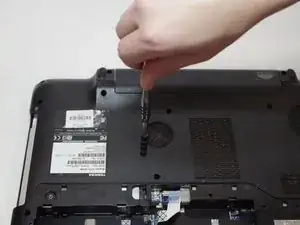

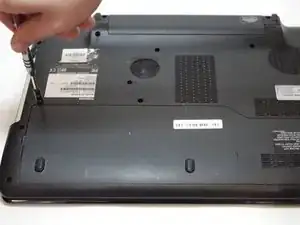

À l’aide d’un tournevis cruciforme n° 00, retirez les quatorze vis restantes de la partie inférieure du boîtier de l’ordinateur portable.

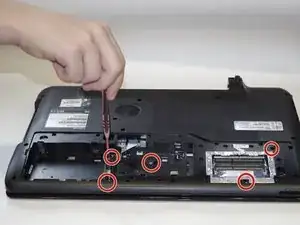

À l’aide d’un tournevis cruciforme n° 00, retirez les cinq vis sous le cache de maintenance.

Détachez les clips.

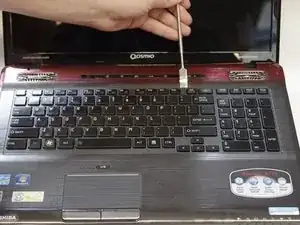

À l’aide d’un spudger, soulevez le clavier de la partie supérieure du boîtier de l’ordinateur portable.

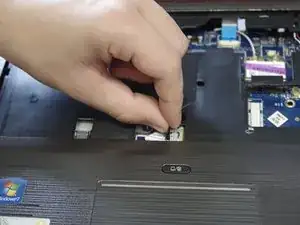

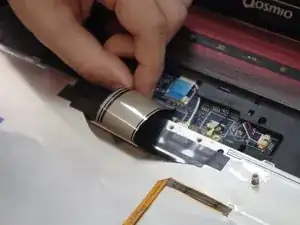

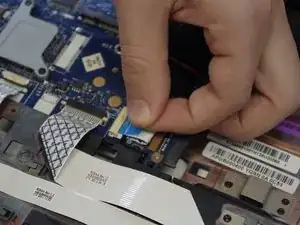

Débranchez les deux nappes de connexion qui relie le clavier à l’ordinateur portable.

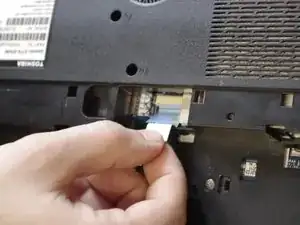

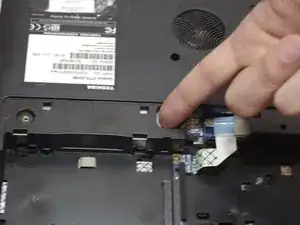

Débranchez le connecteur en bas de l’ordinateur portable.

Séparez les deux parties du boîtier de l’ordinateur portable.

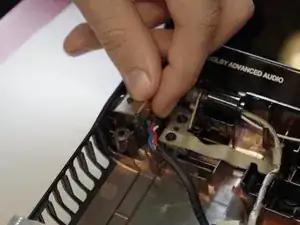

Débranchez les deux câbles.

Retirez la partie supérieure du boîtier.

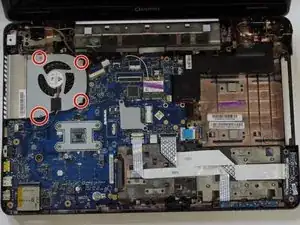

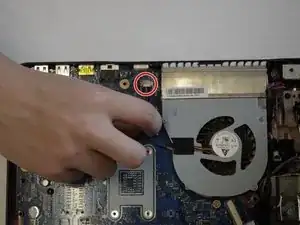

À l’aide d’un tournevis cruciforme n° 00, retirez les quatre vis qui maintiennent le ventilateur à l’ordinateur portable.

Débranchez le connecteur ventilateur-carte mère.

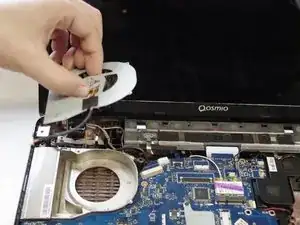

Retirez le ventilateur.

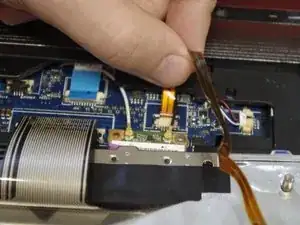

Débranchez les deux câbles coaxiaux de la carte réseau Wi-Fi.

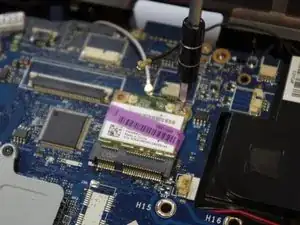

À l’aide d’un tournevis cruciforme n° 00, retirez les deux vis de la carte réseau Wi-Fi.

Retirez la carte réseau Wi-Fi en la tirant hors de son slot PCIe.

Débranchez les trois nappes.

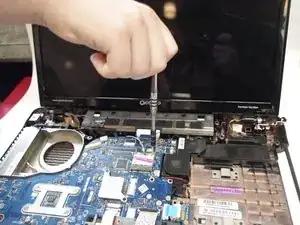

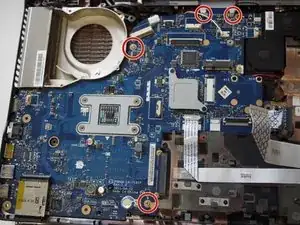

À l’aide d’un tournevis cruciforme n° 00, retirez les quatre vis qui maintiennent la carte mère à l’ordinateur portable.

Débranchez le connecteur à broches.

Retirez l’ensemble du connecteur 4-broches en le remuant légèrement de l’avant vers l’arrière.

Retirez la carte mère.
