Remplacement de la carte mère du Toshiba Tecra 8100

Assurez-vous que l’ordinateur portable est éteint.

Retournez l'ordinateur portable.

Faites glisser le pack de batterie au complet vers le bord de l'ordinateur portable afin de le détacher.

Retirez la batterie du bas de l'ordinateur portable.

Les vis F4 sont situées des deux côtés les plus courants du compartiment de la batterie. Les vis F6 sont situées des côtés opposés en bas de l’ordinateur portable à partir de la batterie. Les vis F10 sont situées dans chacun des quatre coins en bas de l’ordinateur portable.

Retirez toutes les vis indiquées par la mention F4, F6, et B10 du cache arrière à l’aide d’un tournevis cruciforme n° 00.

Il devrait y avoir 8 vis F4, 6 vis F6, et 3 vis B10.

Si les vis sont sévèrement abîmées, il peut être nécessaire d’utiliser des pinces et des pincettes.

Au fur et à mesure que vous retirez les vis, retirez chaque cache qui était maintenue par ces vis.

Mettez de côté les caches et les vis correspondantes de sorte à ne pas les perdre.

Retournez l’ordinateur portable et ouvrez-le de sorte que vous puissiez voir l’écran.

Commencez par retirer le clavier en retirant la barre qui est au-dessus du clavier à l’aide d’un tournevis à tête plate.

Retirez les vis B16 sous le clavier à l’aide d’un tournevis à tête cruciforme n° 00. Il devrait y avoir 6 vis B16.

Retirez le clavier.

Le clavier restera attaché à l’appareil par une nappe de connexion. Il n’est pas nécessaire de débrancher cette nappe.

Une fois que vous avez retiré toutes les vis, retirez la partie inférieure du boîtier du reste de l’ordinateur portable.

L’ensemble du circuit imprimé en vert qui recouvre le bas de l’ordinateur portable, y compris sous les autres pièces montrées ci-dessus, est la carte mère.

Tous les composants reliés à la carte mère sont maintenus par 8 vis dorées. Retirez chacune de ces vis à l’aide d’un tournevis cruciforme n° 00.

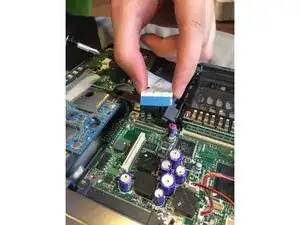

Débranchez et dévissez la carte son bleue, montrées sur l’image, à l’aide du même tournevis à tête cruciforme n° 00.

Dévissez et retirez la carte d’alimentation/USB à l’aide d’un tournevis à tête cruciforme n° 00. La carte d’alimentation/USB est la pièce en plastique blanche dans le coin inférieur de l’ordinateur portable, montré sur l’image.

Dévissez et retirez le système de refroidissement/CPU à l’aide d’un tournevis à tête cruciforme n° 00.

Comme montré sur l'image, le système de refroidissement/CPU est la pièce ronde.

Dévissez les quatre vis dans les coins de la carte mère à l’aide d’un tournevis à tête cruciforme n° 00, et retirez la carte mère du boîtier de l’ordinateur portable.

Installez votre nouvelle carte mère, puis effectuez les étapes dans l’ordre inverse pour remonter l’ordinateur portable.
