Remplacement de la carte mère du Toshiba Tecra Z50-A

Retournez l’ordinateur portable.

Retournez l’ordinateur portable de sorte que la partie inférieure soit orientée vers le haut et que les charnières soient près de vous.

Retirez les quinze vis de 5 mm de la partie inférieure du boîtier à l’aide d’un tournevis cruciforme n° 0.

Soulevez la partie inférieure du boîtier avec vos mains et retirez-la du reste de l’ordinateur portable.

Soulevez le cache en plastique au-dessus du connecteur de la batterie.

Tirez le câble vers le haut de l’ordinateur portable pour le débrancher de sa prise sur la carte mère.

Retirez l’unique vis de 2 mm du coin de l’ordinateur portable à l’aide d’un tournevis cruciforme n° 0.

Retirez les trois vis de 3 mm de la batterie à l’aide d’un tournevis cruciforme n° 0.

Soulevez la batterie avec vos mains et retirez-la de l’ordinateur portable.

Retirez les quatre vis de 3 mm du dissipateur à l’aide d’un tournevis cruciforme n° 0.

Retirez les deux vis de 4 mm du ventilateur à l’aide d’un tournevis cruciforme n° 0.

Retirez le dissipateur de l’ordinateur portable.

Tirez vers le bas de l’ordinateur portable pour débrancher le câble du ventilateur de son connecteur sur la carte mère.

Soulevez le ventilateur et retirez-le de l’ordinateur portable.

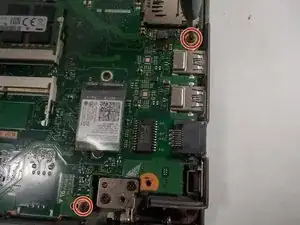

Retirez les deux vis de 5 mm à l’aide d’un tournevis cruciforme n° 0.

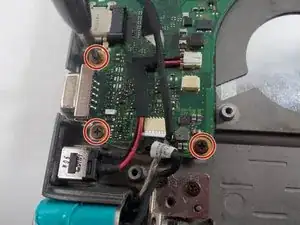

Retirez les trois vis de 5 mm à l'aide d'un tournevis cruciforme n° 0.

Soulevez le film plastique au-dessus de la carte réseau Wi-Fi.

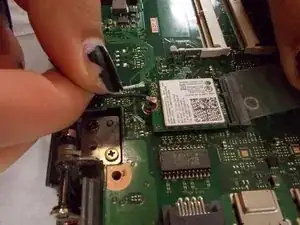

Débranchez les câbles coaxiaux noirs et blancs de la carte réseau Wi-Fi.

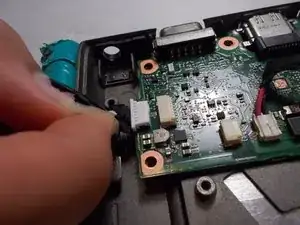

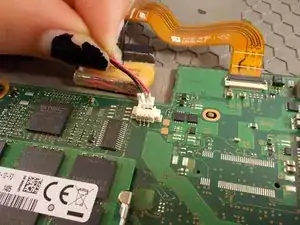

Débranchez le câble rouge et noir de son connecteur sur la carte mère.

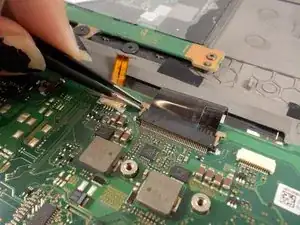

Soulevez le clapet de verrouillage noir à l’aide d’une pincette de précision.

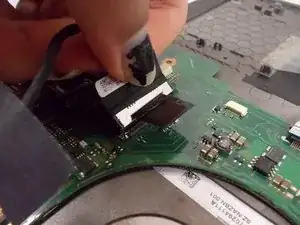

Poussez l’extrémité sur la droite du clapet de verrouillage en direction du haut de l’ordinateur portable.

Poussez l’extrémité sur la gauche du clapet de verrouillage en direction du haut de l’ordinateur portable.

Poussez l’extrémité sur la droite du clapet de verrouillage en direction du haut de l’ordinateur portable.

Poussez l’extrémité sur la gauche du clapet de verrouillage en direction du haut de l’ordinateur portable.

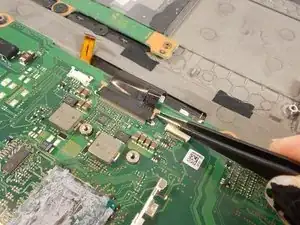

Soulevez le connecteur de charge à l’aide d’une pincette.

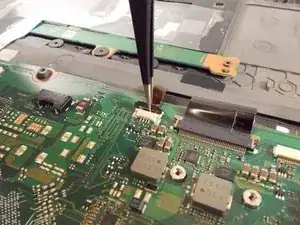

Tirez sur la languette en plastique.

Tirez sur la prise en direction du bas de l’ordinateur portable.

Prenez la carte mère par le centre avec vos mains et soulevez-la pour la retirer de l’ordinateur portable.
