Remplacement de la ceinture USB Visioneer OneTouch 7400

Rédigé par : Jena
  • Commentaires : 0
Remplacement de la ceinture USB Visioneer OneTouch 7400

Difficulté

Modérée

Étapes

10

Temps nécessaire

35 - 40 minutes

Introduction

Utilisez ce guide pour retirer la courroie qui déplace la barre de capteur USB Visioneer OneTouch 7400 pour réparation ou remplacement.

  1. wacMvnq3SgXpChcV

    • En bas du scanner, retirez la vis en haut à gauche.

  2. B2koKhbUHvQBPMBM
    B2koKhbUHvQBPMBM

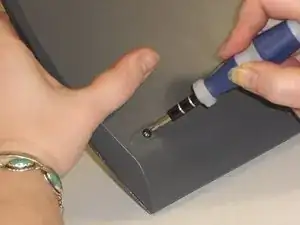

    RWX3IEXKFIP6Qn1Z

    • Retirez le repose-pieds en caoutchouc à l'opposé du trou de vis pour exposer un deuxième trou de vis.

    • Retirez la vis sous le repose-pieds.

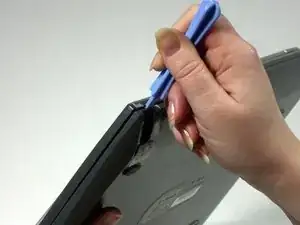

  3. sPjZo5DlcpW5FoFZ
    sPjZo5DlcpW5FoFZ
    vqAmJdCK1fQNPFXS
    boukyuRvI3R6SR5T

    • Faites pivoter le scanner de manière à ce que le trou de vis se trouve en haut à gauche.

    • Placez l'outil d'ouverture en plastique entre le volet supérieur et le volet inférieur du scanner avec le crochet vers le haut.

    • Séparez doucement les deux battants en commençant au-dessus du trou de vis et en faisant le tour.

    • A noter que les carters haut et bas sont maintenus ensemble par une série de 6 languettes. Il y a une languette sur chacun des côtés longs du scanner à environ 6 pouces des coins. Il y a deux onglets sur chacun des côtés courts du scanner à environ 2,3 pouces des coins. Utilisez la spatule pour décrocher la languette du battant supérieur.

  4. 55VsvkMdkqIlHXoR

    • Séparez les deux pièces de châssis.

  5. QWTsuX6MTE3jpIjH

    • Retirez la vis qui maintient le ressort de tension en place.

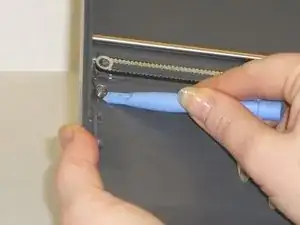

  6. yHURSnjrwYUBHqy5

    • Utilisez l'outil d'ouverture en plastique pour soulever le ressort de tension.

    • Faire attention. Le printemps volera.

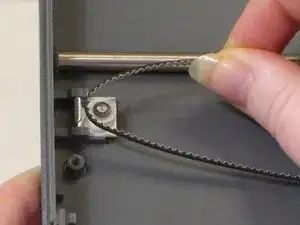

  7. BPXJ5b346SvHYvKv

    • Retirez la courroie de la bobine.

    • La bobine est une pièce lâche; ne le perdez pas.

  8. aIeUx31A3I6D1hLd

    • Desserrez suffisamment la courroie pour retourner la barre de détection.

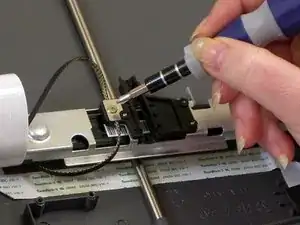

  9. ddRGglN4SX3NPWfm
    ddRGglN4SX3NPWfm

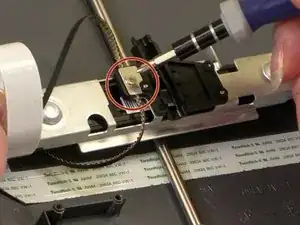

    fIyGuI5EpWNK2xyY

    • Avec la barre de détection à l'envers, retirez la vis au milieu de la barre.

    • Soulevez la plaque métallique si elle ne se détache pas avec la vis.

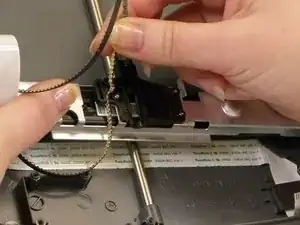

  10. 5xQHGJcy34GYMTaj

    • Soulevez délicatement la courroie hors de la rainure de la barre du capteur pour la retirer.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
