Remplacement de la coque de la Joy-Con droite de la Nintendo Switch

Rédigé par : Matthew Cheney

Commentaires : 18

Remplacement de la coque de la Joy-Con droite de la Nintendo Switch

Difficulté

Modérée

Étapes

Temps nécessaire

45 minutes - 2 heures

Introduction

En cas d'utilisation intensive, la JoyCon peut être usée ou fissurée. Ceci peut rendre l'électronique vulnérable et risquer d’importants dégâts. Cependant, les JoyCon peuvent être toujours fonctionnelles même si elles n'ont pas de nouvelle coque. Nous suggérons de la remplacer avant de vous acheter une nouvelle paire de Joy-Con. Si vous souhaitez réparer une coque de JoyCon endommagée, utilisez ce tutoriel pour remplacer la coque de la Joy-Con de droite.

Notez que la procédure de réparation JoyCon Switch gauche est différente.

Remplacer une coque de Joy-Con implique des opérations de dévissage et de déplacement des éléments électroniques, certaines étapes nécessitent ainsi plus de précision pour réassembler les petites pièces.

Étant donné que les Joy-Con sont séparées de la console principale, il n'est pas nécessaire d'éteindre votre Switch avant de changer la coque d'une Joy-Con.

Outils

Pièces

Nintendo Switch Right Joy-Con Shell

Étape 1

Dévissez les 4 vis tri-point à l'arrière du Joy-Con.
Ces vis sont les seules tri-point. Toutes les autres nécessitent un tournevis cruciforme.
Il est incroyablement facile de déraper avec le torunevis sur ces vis. Appliquez une pression constante vers le bas tout en les dévissant.

Étape 2

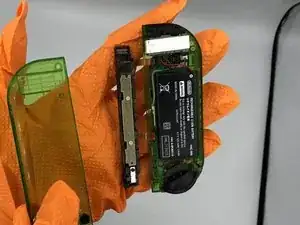

Ouvrez la coque arrière pour accéder à la batterie.

Étape 3

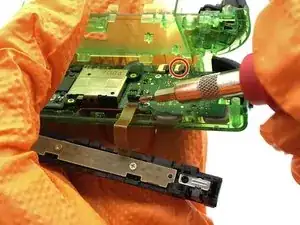

Dévissez la vis fixant le rail à la coque arrière.

Étape 4

Enlevez la batterie JoyCon et déconnectez-la de la carte mère. Vous devrez utiliser une pincette ou vos doigts pour tirer le connecteur de la carte.
La batterie peut être difficile à enlever à cause de l'adhésif. Un outil plat ou une spatule (spudger) peut aider à la détacher de son compartiment.

I messed up the pins for one of the ribbon cables trying to remove the battery connector, be careful with this one, had to order a new motherboard for my joycon

Milky Manz -

Étape 5

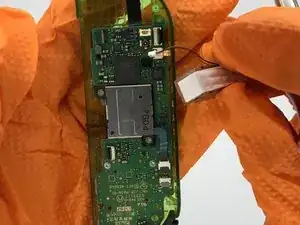

Avant de procéder à la prochaine étape, mémorisez bien l'emplacement du câble d'antenne afin de le remonter correctement par la suite.

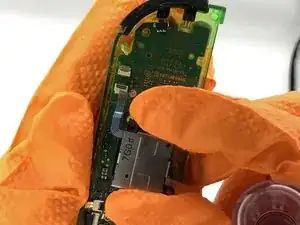

Enlevez la petite puce de l'antenne (voir seconde photo) et déconnectez-la de la carte mère.

Étape 6

Enlevez les 3 vis qui fixent le compartiment de la batterie dans la coque.

Étape 7

Enlevez les nappes qui relient le rail et le compartiment de la batterie à la carte mère. Détachez les nappes en soulevant leur connecteur à l'aide d'un outil plat ou d'une spatule, puis tirez la nappe pour la sortir du connecteur.
Vous pouvez choisir de quand même laisser le rail connecté, même si cela sera plus difficile à manipuler.
Faites attention à ne pas soulever les connecteurs dans le mauvais sens. La connexion la plus proche des gâchettes s'éloigne du rail (la partie noire) et la connexion la plus proche du moteur vibreur se lève dans la direction opposée, vers le rail (la fine partie grise).

Gibt es die Platine für die beiden Taster an der Ladeschiene auch als Ersatzteil? Wenn ich der Joy-Con zusammengebaut ist und damit das Flachbandkabel zusammengedrückt wird funktionieren die beiden Taster nicht. Wenn der Joy-Con auseinander gebaut ist und das Kabel langestreckt ist, dann funktionieren die beiden Taster.

Ich hoffe, dass es am Kabel liegt und nicht am Kontakt auf dem Motherboard.

Schulte Kippen - 13/03/21

HEY, BE CAREFUL WITH THOSE RIBBON CABLE CLIPS.

The clip towards the R/ZR buttons releases from the side the cable plugs in.

The clip towards the rumble motor releases from _the opposite side_ as the cable.

Mr. Llama - 23/05/21

Thank you for this! I was wondering why it wasn’t coming up lol

pattie -

Um… what happens if you accidentally push on the gray part of the one near the rumble motor?

Elise Glover -

I found out… it breaks the ability to dock your controller to your switch, you will only be able to play wirelessly and won’t be able to charge your controller. Don’t be like me.

el15ecg -

Étape 8

Enlevez le moteur vibreur en déconnectant le connecteur blanc à 2 broches.

WARNING

do not attempt to remove the connector if it can be avoided- it is held in place by two incredibly thin metal strips that can easily bend and warp, making it impossible to put the connector back into place.

The Nones -

Étape 9

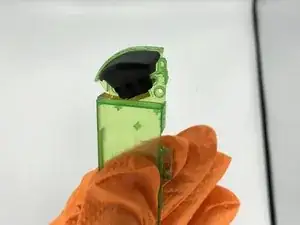

Enlevez le bouton ZR noir du compartiment de la batterie.
Enlevez le capteur du bouton en le dévissant du compartiment de la batterie.

Étape 10

Enlevez les deux vis cruciformes fixant le joystick à la carte mère.
Déconnectez la nappe du joystick de sa prise sur la carte mère.

The joystick ribbon cable releases from the side _opposite_ where the cable plugins in.

Mr. Llama - 23/05/21

Étape 11

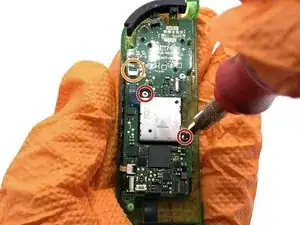

Enlevez les deux vis fixant la carte mère à la coque.

Notable omission: be sure to disconnect the Ribbon cables near the bottom left (directly next to the rumble motor connector). You will have to swap the IR sensor and whatever the gold ribbon cable goes to/is (apologies, I don’t really know). Both are loosely held down with adhesive so just do that when you swap the buttons in the next step. When reconnecting the ribbon cables to the motherboard, I found it MUCH easier to put the ribbon cables back in place before screwing in the motherboard. I am amateur at this (only have fixed a couple iphones and few sets of joycons) but I found the angle to be particularly challenging if the motherboard was screwed in.

Garrett Catlin - 05/12/20

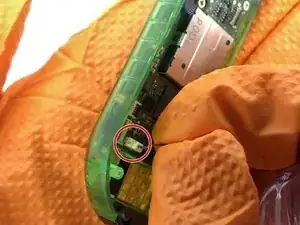

Also omitted: be sure to transfer the NFC antenna. It’s the black rectangle that surrounds the joystick that connects to the motherboard with a light brown cable. It’s lightly held in with adhesive, so a little prying should get it loose.

Mr. Llama - 23/05/21

Étape 12

Transférez les boutons sur la nouvelle coque de remplacement.
Si une couche de bouton en silicone manque, elle est peut-être restée coincée derrière la carte mère.

Conclusion

Pour réassembler l'appareil, veuillez suivre les étapes dans l'ordre inverse.

Auteur

Matthew Cheney

Membre depuis le 16/01/20

1117 Réputation

8 commentaires

Not quite as thorough as the other Joy-con tear down but always a handy thing to have, going by the pictures it gave me all the information I needed personally concerning the screws, so I was able to strip the whole controller down and swap it into another shell. It is straight forward once you get in to it and have to give the author their much deserved credit for posting this up!

Lee Whittaker - 09/08/20

Very good detailed guide, only thing I would change is I’d probably take the rumble motor out right after of even before the battery. It’s pretty easy to remove, you can do it at anytime after opening, and it gets the wires out of the way to make other parts easier.

Dominic Garcia -

I am having difficulty removing the ribbon cable next to the rumble motor on step 7. It would be nice to have a photo of which way the clamp is expected to swing; I suspect I know the correct direction, but my tools are bending it instead.

earthexe -

In fact, this step is unnecessary unless you are replacing the buttons or rail case. The rail may remain attached if you are only replacing the front, back, and middle casing.

earthexe -

*attention* the r button can be very easily broken off when removing the pcb. It requires soldering skills to re attach it afterward.

Tthat1guy -

Which step is this? Consider offering an edit with the edit button on that section

earthexe -

Not descriptive, doesn't mention many warnings on what not to do, doesn't show which angle to pry the shell open from. If this is your first time disassembling a joycon, don't use this guide, use the ifixit left joycon disassembly guide or a trusted youtube video!

Oliver Kendall -

If you know of any shortcomings or knowledge gaps for this piece of equipment, please make an edit to the guide.
