Remplacement de la diode Ubiquiti UniFi AP AC Lite TVS

Rédigé par : Yang Zhao
  • Commentaires : 22
Remplacement de la diode Ubiquiti UniFi AP AC Lite TVS

Difficulté

Très difficile

Étapes

4

Temps nécessaire

30 minutes

Introduction

Ce guide décrit les étapes nécessaires pour réparer un point d'accès Ubiquiti Unifi AP AC Lite (modèle UAP-AC-LITE) qui ne s'allume pas, et est identifié par l'injecteur PoE ayant un défaut d'alimentation (blanc clignotant sur l'injecteur PoE).

Dans certains cas, les LED centrales des unités concernées peuvent clignoter faiblement lorsque le bouton de réinitialisation est maintenu enfoncé avec l'alimentation POE en place. Cela ne peut être visible que si la carte est hors de son châssis.

L'UAP-AC-LITE contient un circuit de protection contre les surtensions piloté par une diode TVS unidirectionnelle. Bien que cette diode ne soit pas un fusible, on s'attend à ce que le mode de défaillance soit court-circuité et détourne l'alimentation du reste de la carte. Ce court-circuit est également détecté par l'injecteur PoE, ce qui l'empêche de fournir de l'alimentation.

Dans ce guide montrera comment:

  1. Démonter l'UAP-AC-LITE
  2. Tester si la diode TVS de protection contre les surtensions a échoué
  3. Retirez et remplacez la diode cassée

  1. imfhOQ6NfKwQK2O4
    imfhOQ6NfKwQK2O4
    EWpcXDG4NXmVy3IO
    bXbpMhawZhNEvQ2m

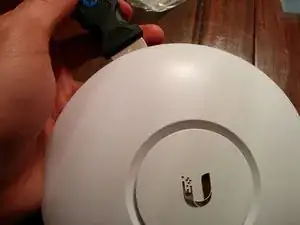

    • La couverture avant est sécurisée par 5 languettes.

    • Travaillez le Jimmy dans l'espace près d'un clip et créez un espace suffisamment grand pour insérer un outil indiscret. Une pression modérée d'un outil indiscret devrait forcer les clips à s'ouvrir.

    • Il existe un certain nombre d'onglets d'alignement qui peuvent gêner. Il est préférable d'essayer de travailler le Jimmy vers le centre de la couverture avant, en épousant sa surface intérieure.

    • Le PCB est maintenu par 3 vis. Il n'est pas nécessaire de retirer la carte pour cette réparation.

  2. lhVE4ShGmkrT6CJK
    lhVE4ShGmkrT6CJK
    NwJnvSfRjRxC4AaX
    YUFpn2iHYrY6Blb4

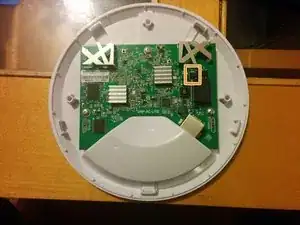

    • La diode TVS est située entre l'antenne et un grand circuit intégré du côté du port RJ45 de la carte. Son marquage PCB est D6.

    • Il s'agit d'une diode TVS unidirectionnelle LittleFuse 24V, avec fils J (SMBJ24A). Notez l'emplacement de la barre blanche sur la diode, qui marque son orientation.

    • Utilisez un multimètre ou un ohmmètre pour vérifier que la diode a effectivement court-circuité. Une diode en court-circuit lira moins de 1 Ohm dans les deux sens. Une diode de travail lira une résistance significativement plus élevée dans une direction par rapport à l'autre.

    • Si la diode n'est pas court-circuitée, alors quelque chose d'autre ne va pas, et continuer peut ou non aider à réparer votre point d'accès.

    • Dessouder la diode cassée. Appliquez de la chaleur sur un fil tout en soulevant la diode avec des pincettes. Une fois la soudure fondue, la pièce doit se soulever. Répétez sur l'autre fil.

    • Si la soudure ne semble pas fondre et que la température est déjà très élevée, essayez d'utiliser une pointe plus grosse. Parfois, cela aide à transférer plus de chaleur au plomb, faisant fondre la soudure plus rapidement.

    • Une fois la diode en court-circuit retirée, le point d'accès devrait s'allumer et fonctionner normalement. Cependant, l'omission de cette pièce causera potentiellement plus de dommages si un événement de surtension se produit.

  4. drtUNwScrNgjfVro
    drtUNwScrNgjfVro
    JaeaRpnGYjrTSyTN

    • Assurez-vous de tester la nouvelle diode avant de l'installer. Une diode TVS fonctionnelle affichera une résistance beaucoup plus élevée dans une direction par rapport à l'autre.

    • Notez le marquage sur la diode qui indique son orientation. La barre doit pointer vers l'antenne.

    • Appliquez du flux sur les pastilles, puis ajoutez une fine couche de soudure. Si la soudure ne colle pas aux pastilles, vous pouvez l'ajouter sous les broches de la diode à la place.

    • Maintenez la nouvelle diode en place à l'aide d'une pince à épiler. Tout en appliquant une force vers le bas, appliquez de la chaleur sur une broche près de la soudure jusqu'à ce que la soudure fonde et établisse une connexion. Répétez avec l'autre fil.

    • Vérifiez que les connexions sont bonnes. Il doit y avoir continuité entre : une broche de D6 et une broche de VR3, et ; l'autre broche de D6 et D7.

Conclusion

Pour remonter votre appareil, remettez le capot avant en place.
