Introduction
Si vous rencontrez des problèmes que vous essayez d’utiliser un casque avec votre Toshiba C55-A5140, la prise jack (3,5 mm) pourrait avoir besoin d’être remplacée. Cette étape nécessite d’effectuer un démontage poussé de l’appareil afin d’accéder aux composants de la carte mère. Des compétences en soudure peuvent être nécessaires pour retirer correctement la prise jack de la carte mère. Si vous n’êtes pas à l’aise avec les techniques de soudure, consultez ce tutoriel pour vous familiariser avec ces techniques https://www.ifixit.com/Guide/How+To+Sold.... De plus, le fait d’ouvrir la partie inférieure du boîtier de l’appareil annulera la garantie.
-
-
Assurez-vous que l’appareil est débranché, complètement éteint, et n’est pas chaud au toucher.
-
Vérifiez que la batterie ne comporte aucun défaut visible tel que des gonflements, une déformation ou une cassure qui pourrait indiquer que la batterie est déformée ou fuie.
-
Retournez l’appareil et repérez les boutons sous l’appareil.
-
-
-
Faites glisser le bouton 1 en direction du symbole déverrouillé sur l’appareil (le bouton devrait s’enclencher).
-
Faites glisser le bouton 2 en direction du symbole déverrouillé sur l'appareil.
-
Tout en maintenant le bouton 2 en position déverrouillée, utilisez l’encoche située au-dessus de la batterie pour sortir la batterie de l’appareil.
-
-
-
Assurez-vous que l’appareil est débranché, complètement éteint, et que l’appareil n’est pas chaud au toucher.
-

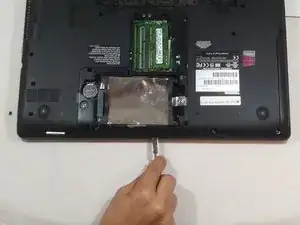

Retournez l’appareil de sorte que vous puissiez voir le dessous et dévissez la vis PH n° 1 de 5 mm sur le cache d’accès en forme de L.
-
-
-
Utilisez un outil d’ouverture en plastique pour ouvrir le cache d’accès, faisant glisser dans l’encoche près de la vis en faisant levier sur le cache d’accès (en forme de L) pour le détacher de l’appareil.
-
Retirez complètement le cache de l’appareil et mettez-le de côté.
-
-
-

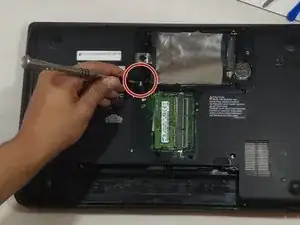

Dévissez la vis PH n° 1 de 2 mm près de l’étiquette qui contient des informations sur cet appareil Toshiba.
-
-
-

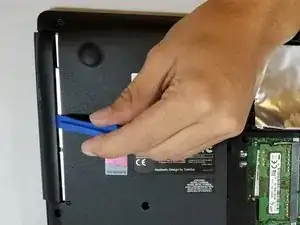

À l’aide d’un outil d’ouverture en plastique, sortez le lecteur CD.
-

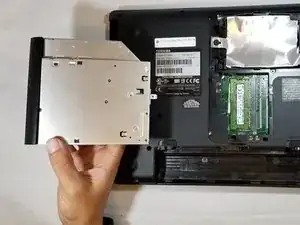

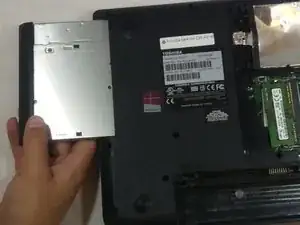

Une fois que le lecteur CD est partiellement séparé de l’appareil, prenez-le avec votre main et faites-le glisser hors de son compartiment.
-
-
-

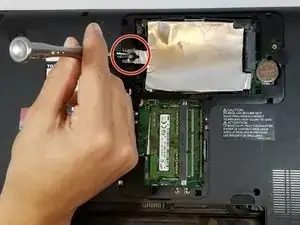

Retirez la vis PH n° 1 de 4 mm du cache en aluminium à l’intérieur du cache d’accès.
-

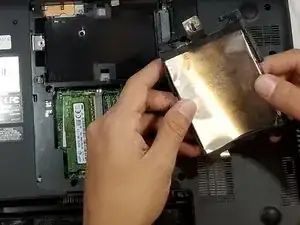

Retirez le cache en aluminium de l’appareil et mettez-le de côté.
-
-
-

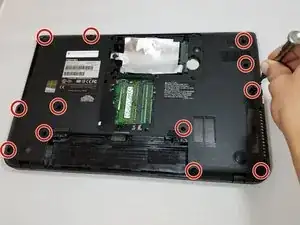

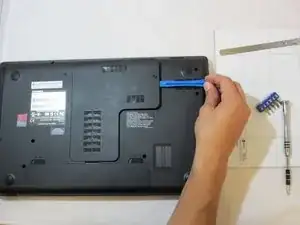

À l’aide d’un spudger métal, détachez la partie inférieure du boîtier en faisant glisser le spudger en métal le long des bords de l’ordinateur portable. Faites levier jusqu’à ce qu’elle soit séparée du reste de l’appareil.
-
Séparez complètement la partie inférieure du boîtier de l’appareil et mettez-la de côté.
-
-
-

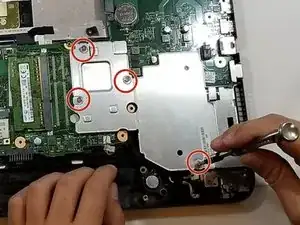

Dévissez les quatre vis PH n° 1 de 5 mm du dissipateur.
-

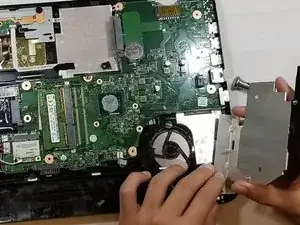

Soulevez le dissipateur et éloignez-le de la carte mère, puis mettez-le de côté.
-
-
-

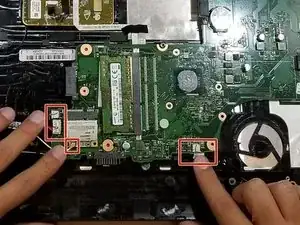

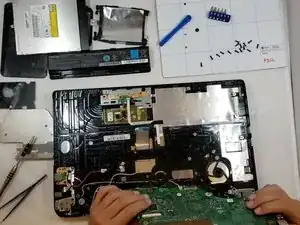

Débranchez délicatement les 5 connecteurs sur la carte mère avec vos mains en débranchant délicatement leur prise et en vous assurant de ne pas tordre les broches.
-
Retirez la vis PH n° 1 de 10 mm qui maintient la carte mère à l’appareil.
-
-
-

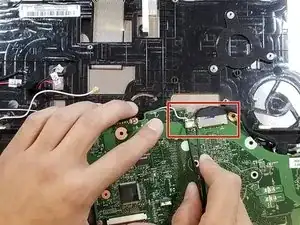

Retournez la carte mère, et à l’aide d’une pincette de précision, débranchez les deux nappes.
-
Sortez la carte mère de l’appareil.
-
-
-

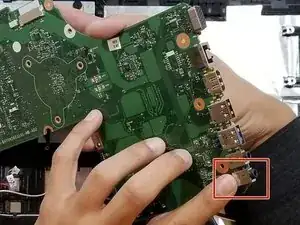

Repérez la prise jack dans le coin inférieur droit de la carte mère.
-

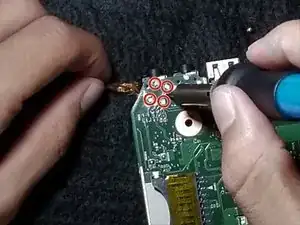

Retournez la carte mère, et utilisez un fer à souder avec de la tresse à dessouder pour retirer la soudure des 4 points qui maintiennent la prise jack à la carte mère.
-
Retirez la prise jack de la carte mère à l’aide d’une pincette de précision.
-
Remonter votre appareil, suivez ces instructions dans l’ordre inverse.
